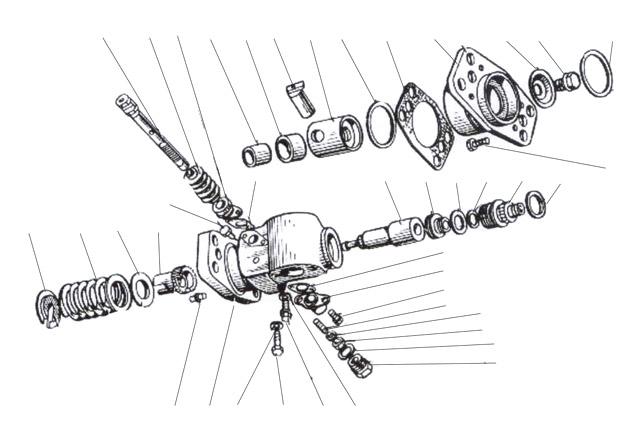

Насос топливный
- Тарелка пружины Д49.107.06-1
- Пружина Д49.107.08
- Тарелка пружины верхняя 03Д49.107.05
- Венец зубчатый Д49.107.05
- Штифт РИ 274.02.74- 10
- Корпус насоса Д49.107.01-2
- Болт М10x30.68.05
- Винт Д49.107.37
- Прокладка Д49.107.40
- Пробка РИ 420.23.74- 48
- Гайка М8.6.05 Гост252 6-70
- Шайба 8.65Г.05 Гост64 02-70
- Винт M8x35.68.05
- Болт 3М8х16.68.05
- Крышка 03Д49.107.27
- Прокладка 03Д49.107.28
- Пара плунжерная топл. насоса Д49.107.1СПЧ-3
- Клапан нагнетательный 03Д49.107.4спч
- Прокладка Д49.107.16
- Штуцер нажимной 03Д49.107.07
- Кольцо уплотнительное Д42.98.09
- Винт M8x25.68.05
- Кольцо уплотнительное Д49.107.23
- Упор Д49.107.21
- Тарелка Д49.107.22
- Направляющая толкателя Д49.107.2спч-1
- Прокладка регулировочная Д49.107.34
- Кольцо уплотнительное 37Д85.37
- Корпус толкателя Д49.107.17-1
- Ось ролика Д49.107.18
- Ролик Д49.107.19
- Втулка Д49.107.20
- Фланец 03Д49.107.30
- Колпак Д49.107.26.
- Рейка 03Д49.107.04
- Болт Д49.107.32
Тарелка пружины Д49.107.06-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 1 | Д49.107.06-1 | Тарелка пружины | Д49.107спч-2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
Д49.107.06-1
Наименование детали (сборочной единицы):
Тарелка пружины
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Пружина Д49.107.08
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 2 | Д49.107.08 | Пружина | Д49.107спч-2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
Д49.107.08
Наименование детали (сборочной единицы):
Пружина
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Тарелка пружины верхняя 03Д49.107.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 3 | 03Д49.107.05 | Тарелка пружины верхняя | Д49.107спч-2 | 1 | 1 | 1 |
№:
3
Обозначение детали (сборочной единицы):
03Д49.107.05
Наименование детали (сборочной единицы):
Тарелка пружины верхняя
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Венец зубчатый Д49.107.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 4 | Д49.107.05 | Венец зубчатый | Д49.107спч-2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
Д49.107.05
Наименование детали (сборочной единицы):
Венец зубчатый
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Штифт РИ 274.02.74- 10
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 5 | РИ 274.02.74- 10 | Штифт | Д49.107спч-2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
РИ 274.02.74- 10
Наименование детали (сборочной единицы):
Штифт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Корпус насоса Д49.107.01-2
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 6 | Д49.107.01-2 | Корпус насоса | Д49.107спч-2 | 1 | 1 | 1 |
№:
6
Обозначение детали (сборочной единицы):
Д49.107.01-2
Наименование детали (сборочной единицы):
Корпус насоса
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Болт М10x30.68.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 7 | М10x30.68.05 | Болт | Д49.107спч-2 | 4 | 4 | 4 |
№:
7
Обозначение детали (сборочной единицы):
М10x30.68.05
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
4
4
Винт Д49.107.37
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 8 | Д49.107.37 | Винт | Д49.107спч-2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
Д49.107.37
Наименование детали (сборочной единицы):
Винт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Прокладка Д49.107.40
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 9 | Д49.107.40 | Прокладка | Д49.107спч-2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
Д49.107.40
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Пробка РИ 420.23.74- 48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 10 | РИ 420.23.74- 48 | Пробка | Д49.107спч-2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
РИ 420.23.74- 48
Наименование детали (сборочной единицы):
Пробка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Гайка М8.6.05 Гост252 6-70
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 11 | М8.6.05 Гост252 6-70 | Гайка | Д49.107спч-2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
М8.6.05 Гост252 6-70
Наименование детали (сборочной единицы):
Гайка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Шайба 8.65Г.05 Гост64 02-70
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 12 | 8.65Г.05 Гост64 02-70 | Шайба | Д49.107спч-2 | 3 | 3 | 3 |
№:
12
Обозначение детали (сборочной единицы):
8.65Г.05 Гост64 02-70
Наименование детали (сборочной единицы):
Шайба
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
3
Общее кол-во дет. в изд., шт.
3
3
Винт M8x35.68.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 13 | M8x35.68.05 | Винт | Д49.107спч-2 | 1 | 1 | 1 |
№:
13
Обозначение детали (сборочной единицы):
M8x35.68.05
Наименование детали (сборочной единицы):
Винт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Болт 3М8х16.68.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 14 | 3М8х16.68.05 | Болт | Д49.107спч-2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
3М8х16.68.05
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Крышка 03Д49.107.27
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 15 | 03Д49.107.27 | Крышка | Д49.107спч-2 | 1 | 1 | 1 |
№:
15
Обозначение детали (сборочной единицы):
03Д49.107.27
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Прокладка 03Д49.107.28
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 16 | 03Д49.107.28 | Прокладка | Д49.107спч-2 | 2 | 2 | 2 |
№:
16
Обозначение детали (сборочной единицы):
03Д49.107.28
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
2
2
Пара плунжерная топл. насоса Д49.107.1СПЧ-3
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 17 | Д49.107.1СПЧ-3 | Пара плунжерная топл. насоса | Д49.107спч-2 | 1 | 1 | 1 |
№:
17
Обозначение детали (сборочной единицы):
Д49.107.1СПЧ-3
Наименование детали (сборочной единицы):
Пара плунжерная топл. насоса
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Клапан нагнетательный 03Д49.107.4спч
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 18 | 03Д49.107.4спч | Клапан нагнетательный | Д49.107спч-2 | 1 | 1 | 1 |
№:
18
Обозначение детали (сборочной единицы):
03Д49.107.4спч
Наименование детали (сборочной единицы):
Клапан нагнетательный
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Прокладка Д49.107.16
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 19 | Д49.107.16 | Прокладка | Д49.107спч-2 | 1 | 1 | 1 |
№:
19
Обозначение детали (сборочной единицы):
Д49.107.16
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Штуцер нажимной 03Д49.107.07
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 20 | 03Д49.107.07 | Штуцер нажимной | Д49.107спч-2 | 1 | 1 | 1 |
№:
20
Обозначение детали (сборочной единицы):
03Д49.107.07
Наименование детали (сборочной единицы):
Штуцер нажимной
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Кольцо уплотнительное Д42.98.09
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 21 | Д42.98.09 | Кольцо уплотнительное | Д49.107спч-2 | 1 | 1 | 1 |
№:
21
Обозначение детали (сборочной единицы):
Д42.98.09
Наименование детали (сборочной единицы):
Кольцо уплотнительное
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Винт M8x25.68.05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 22 | M8x25.68.05 | Винт | Д49.107спч-2 | 1 | 1 | 1 |
№:
22
Обозначение детали (сборочной единицы):
M8x25.68.05
Наименование детали (сборочной единицы):
Винт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Кольцо уплотнительное Д49.107.23
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 23 | Д49.107.23 | Кольцо уплотнительное | Д49.107спч-2 | 1 | 1 | 1 |
№:
23
Обозначение детали (сборочной единицы):
Д49.107.23
Наименование детали (сборочной единицы):
Кольцо уплотнительное
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Упор Д49.107.21
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 24 | Д49.107.21 | Упор | Д49.107спч-2 | 1 | 1 | 1 |
№:
24
Обозначение детали (сборочной единицы):
Д49.107.21
Наименование детали (сборочной единицы):
Упор
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Тарелка Д49.107.22
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 25 | Д49.107.22 | Тарелка | Д49.107спч-2 | 1 | 1 | 1 |
№:
25
Обозначение детали (сборочной единицы):
Д49.107.22
Наименование детали (сборочной единицы):
Тарелка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Направляющая толкателя Д49.107.2спч-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 26 | Д49.107.2спч-1 | Направляющая толкателя | Д49.107спч-2 | 1 | 1 | 1 |
№:
26
Обозначение детали (сборочной единицы):
Д49.107.2спч-1
Наименование детали (сборочной единицы):
Направляющая толкателя
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Прокладка регулировочная Д49.107.34
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 27 | Д49.107.34 | Прокладка регулировочная | Д49.82спч-1 | 1 | 1 | 1 |
№:
27
Обозначение детали (сборочной единицы):
Д49.107.34
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Д49.82спч-1
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Кольцо уплотнительное 37Д85.37
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 28 | 37Д85.37 | Кольцо уплотнительное | Д49.107спч-2 | 1 | 1 | 1 |
№:
28
Обозначение детали (сборочной единицы):
37Д85.37
Наименование детали (сборочной единицы):
Кольцо уплотнительное
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Корпус толкателя Д49.107.17-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 29 | Д49.107.17-1 | Корпус толкателя | Д49.107спч-2 | 1 | 1 | 1 |
№:
29
Обозначение детали (сборочной единицы):
Д49.107.17-1
Наименование детали (сборочной единицы):
Корпус толкателя
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Ось ролика Д49.107.18
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 30 | Д49.107.18 | Ось ролика | Д49.107спч-2 | 1 | 1 | 1 |
№:
30
Обозначение детали (сборочной единицы):
Д49.107.18
Наименование детали (сборочной единицы):
Ось ролика
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Ролик Д49.107.19
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 31 | Д49.107.19 | Ролик | Д49.107спч-2 | 1 | 1 | 1 |
№:
31
Обозначение детали (сборочной единицы):
Д49.107.19
Наименование детали (сборочной единицы):
Ролик
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Втулка Д49.107.20
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 32 | Д49.107.20 | Втулка | Д49.107спч-2 | 1 | 1 | 1 |
№:
32
Обозначение детали (сборочной единицы):
Д49.107.20
Наименование детали (сборочной единицы):
Втулка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Фланец 03Д49.107.30
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 33 | 03Д49.107.30 | Фланец | Д49.107спч-2 | 1 | 1 | 1 |
№:
33
Обозначение детали (сборочной единицы):
03Д49.107.30
Наименование детали (сборочной единицы):
Фланец
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Колпак Д49.107.26.
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 34 | Д49.107.26. | Колпак | Д49.107спч-2 | 1 | 1 | 1 |
№:
34
Обозначение детали (сборочной единицы):
Д49.107.26.
Наименование детали (сборочной единицы):
Колпак
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Рейка 03Д49.107.04
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 35 | 03Д49.107.04 | Рейка | Д49.107спч-2 | 1 | 1 | 1 |
№:
35
Обозначение детали (сборочной единицы):
03Д49.107.04
Наименование детали (сборочной единицы):
Рейка
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
Болт Д49.107.32
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | |||||
| 36 | Д49.107.32 | Болт | Д49.107спч-2 | 1 | 1 | 1 |
№:
36
Обозначение детали (сборочной единицы):
Д49.107.32
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Д49.107спч-2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
1
1
