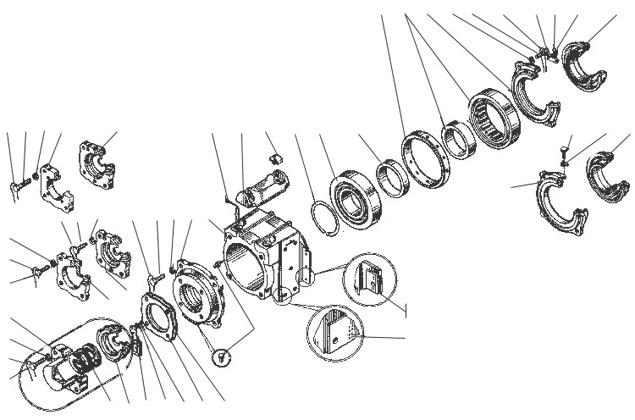

Букса роликовая
- Шайба 8.01.026 ГОСТ 13464-77 Шайба 8.01.026
- Винт М8х16.66 ГОСТ 1481-75 Винт М8х16.66
- Кольцо лабиринтное 2ТЭ116.30.56.142
- Крышка 2ТЭ116.30.56.143
- Пружина ТЭМ2.35.40.202
- Упор осевой 2ТЭ10Л.30.56.038 ТЭ7.13.045
- Фитиль 2ТЭ10Л.30.56.025 ТЭМ2.35.40.025
- Пластина 2ТЭ10Л.30.56.137 ТЭМ2.35.40.169
- Болт 3М6х12.66 ГОСТ 7805-70 Болт 3М6х12.66
- Прокладка ТЭ2.13.113 ТЭ3.13.016А ТЭМ2.35.40.168 2ТЭ10Л.30.56.131 2ТЭ10Л.30.56.106
- Прокладка ТЭ2.13.112 ТЭ3.13.016А ТЭМ2.35.40.168 2ТЭ10Л.30.56.131 2ТЭ10Л.30.56.106
- Наличник ТЭ30.35.40.126
- Наличник ТЭ30.35.40.128
- Наличник ТЭ30.35.40.127
- Кольцо лабиринтное 2ТЭ10Л.30.56.152
- Болт 3М6х16.66 ГОСТ 7805-70 Болт 3М6х16.66
- Проволока 1,6-0-4 L=210 ГОСТ 3282-74 Проволока 1,6-0-4 L=210
- Планка 2ТЭ10Л.30.56.163
- Крышка 2ТЭ10Л.30.56.104
- Кольцо дистанционное "ТЭМ2.35.40.158 2ТЭ10Л.30.56.106"
- Кольцо дистанционное "ТЭМ2.35.40.157 2ТЭ10Л.30.56.131"
- Роликоподшипник 30-32532Л1М ГОСТ 520-71 Роликоподшипник 30-32532Л1М
- Кольцо "ТЭ7.13.162 ТЭМ2.35.40.168"
- Опора балансира "ТЭМ2.35.40.205 ТЭ3.13.016А"
- Арка ТЭ30.35.40.120
- Фитиль ТЭ2.13.027
- Корпус буксы 2ТЭ10Л.30.56.022
- Крышка 2ТЭ10Л.30.56.024
- Болт 3М22х50.109 ГОСТ 7808-70 Болт 3М22х50.109
- Проволока 2-0-4 L=540мм ГОСТ 3282-74 Проволока 2-0-4 L=540мм
- Упор осевой под скоростимер ТЭМ2.35.40.01.01
- Упор осевой 2ТЭ10Л.30.56.039
- Упор осевой с расточкой под фланцем ТЭМ2.35.40.01.01
- Фланец SТ62.00.20.122
- Болт 3М22х90.109 ГОСТ 7808-70 Болт 3М22х90.109
- Проволока 2-0-4 L=380мм ГОСТ 3282-74 Проволока 2-0-4 L=380мм
- Болт 3М22х65.109 ГОСТ 7808-70 Болт 3М22х65.109
- Корпус 2ТЭ10Л.30.56.149
