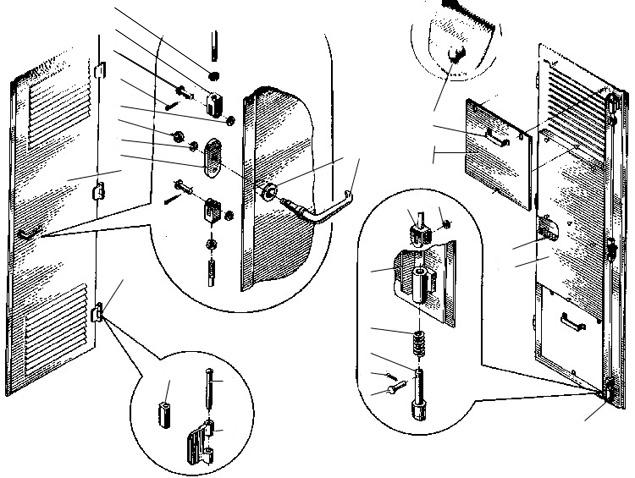

Дверь кузова правая
- Замок двери ТЭМ2.55.08.040
- Короб ТЭМ2У.55.05.089
- Пакет изоляции ТЭМ2У.55.05.373
- Заклепка 8х12.03 15кп ГОСТ 10299-80 Заклепка 8х12.03 15кп
- Ручка ТЭМ1.90.01.261
- Прокладка Прокладка
- Щиток ТЭМ2У.55.05.376
- Тяга ТЭМ2.56.01.020
- Ручка двери ТЭМ2.55.08.022
- Втулка ТЭМ2.55.08.124
- Угольник ТЭМ2У.55.05.374
- Пружина ТЭМ1.70.40.356
- Стержень ТЭМ2.56.01.139
- Шплинт 1,6х12 ГОСТ 397-79 Шплинт 1,6х12
- Ось 6-6в9х30.25 ГОСТ 9650-80 Ось 6-6в9х30.25
- Карта петли ТЭМ2.50.52.130
- Петля неподвижная ТЭМ2.45.31.220
- Петля ТЭМ2.50.52.014
- Лист двери ТЭМ2У.55.05.382
- Планка ТЭМ2.56.01.135
- Ось 6-10в9х25.25 ГОСТ 9650-80 Ось 6-10в9х25.25
- Ушко 333.15.03.027
- Гайка М10.5 ГОСТ 2526-70 Гайка М10.5
- Шплинт 2,5х20 ГОСТ 397-79 Шплинт 2,5х20
Замок двери ТЭМ2.55.08.040
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.55.08.040 | Замок двери | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.55.08.040
Наименование детали (сборочной единицы):
Замок двери
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Короб ТЭМ2У.55.05.089
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2У.55.05.089 | Короб | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2У.55.05.089
Наименование детали (сборочной единицы):
Короб
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Пакет изоляции ТЭМ2У.55.05.373
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ2У.55.05.373 | Пакет изоляции | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ2У.55.05.373
Наименование детали (сборочной единицы):
Пакет изоляции
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Заклепка 8х12.03 15кп ГОСТ 10299-80 Заклепка 8х12.03 15кп
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 4 | Заклепка 8х12.03 15кп | Заклепка 8х12.03 15кп ГОСТ 10299-80 | Бак топливный ТЭМ2 | 60 | 60 | 60 |
№:
4
Обозначение детали (сборочной единицы):
Заклепка 8х12.03 15кп
Наименование детали (сборочной единицы):
Заклепка 8х12.03 15кп ГОСТ 10299-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
60
Общее кол-во дет. в изд., шт.
ТЭМ2
60
ТЭМ2У
60
Ручка ТЭМ1.90.01.261
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ1.90.01.261 | Ручка | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ1.90.01.261
Наименование детали (сборочной единицы):
Ручка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Прокладка Прокладка
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 6 | Прокладка | Прокладка | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
6
Обозначение детали (сборочной единицы):
Прокладка
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Щиток ТЭМ2У.55.05.376
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ2У.55.05.376 | Щиток | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ2У.55.05.376
Наименование детали (сборочной единицы):
Щиток
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Тяга ТЭМ2.56.01.020
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ2.56.01.020 | Тяга | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ2.56.01.020
Наименование детали (сборочной единицы):
Тяга
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Ручка двери ТЭМ2.55.08.022
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ2.55.08.022 | Ручка двери | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ2.55.08.022
Наименование детали (сборочной единицы):
Ручка двери
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Втулка ТЭМ2.55.08.124
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2.55.08.124 | Втулка | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2.55.08.124
Наименование детали (сборочной единицы):
Втулка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Угольник ТЭМ2У.55.05.374
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ2У.55.05.374 | Угольник | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ2У.55.05.374
Наименование детали (сборочной единицы):
Угольник
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Пружина ТЭМ1.70.40.356
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ1.70.40.356 | Пружина | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ1.70.40.356
Наименование детали (сборочной единицы):
Пружина
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Стержень ТЭМ2.56.01.139
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.56.01.139 | Стержень | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.56.01.139
Наименование детали (сборочной единицы):
Стержень
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Шплинт 1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 14 | Шплинт 1,6х12 | Шплинт 1,6х12 ГОСТ 397-79 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
14
Обозначение детали (сборочной единицы):
Шплинт 1,6х12
Наименование детали (сборочной единицы):
Шплинт 1,6х12 ГОСТ 397-79
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Ось 6-6в9х30.25 ГОСТ 9650-80 Ось 6-6в9х30.25
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 15 | Ось 6-6в9х30.25 | Ось 6-6в9х30.25 ГОСТ 9650-80 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
15
Обозначение детали (сборочной единицы):
Ось 6-6в9х30.25
Наименование детали (сборочной единицы):
Ось 6-6в9х30.25 ГОСТ 9650-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Карта петли ТЭМ2.50.52.130
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 16 | ТЭМ2.50.52.130 | Карта петли | Бак топливный ТЭМ2 | 30 | 30 | 30 |
№:
16
Обозначение детали (сборочной единицы):
ТЭМ2.50.52.130
Наименование детали (сборочной единицы):
Карта петли
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
30
Общее кол-во дет. в изд., шт.
ТЭМ2
30
ТЭМ2У
30
Петля неподвижная ТЭМ2.45.31.220
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 17 | ТЭМ2.45.31.220 | Петля неподвижная | Бак топливный ТЭМ2 | 30 | 30 | 30 |
№:
17
Обозначение детали (сборочной единицы):
ТЭМ2.45.31.220
Наименование детали (сборочной единицы):
Петля неподвижная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
30
Общее кол-во дет. в изд., шт.
ТЭМ2
30
ТЭМ2У
30
Петля ТЭМ2.50.52.014
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 18 | ТЭМ2.50.52.014 | Петля | Бак топливный ТЭМ2 | 30 | 30 | 30 |
№:
18
Обозначение детали (сборочной единицы):
ТЭМ2.50.52.014
Наименование детали (сборочной единицы):
Петля
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
30
Общее кол-во дет. в изд., шт.
ТЭМ2
30
ТЭМ2У
30
Лист двери ТЭМ2У.55.05.382
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 19 | ТЭМ2У.55.05.382 | Лист двери | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
19
Обозначение детали (сборочной единицы):
ТЭМ2У.55.05.382
Наименование детали (сборочной единицы):
Лист двери
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Планка ТЭМ2.56.01.135
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 20 | ТЭМ2.56.01.135 | Планка | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
20
Обозначение детали (сборочной единицы):
ТЭМ2.56.01.135
Наименование детали (сборочной единицы):
Планка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Ось 6-10в9х25.25 ГОСТ 9650-80 Ось 6-10в9х25.25
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 21 | Ось 6-10в9х25.25 | Ось 6-10в9х25.25 ГОСТ 9650-80 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
21
Обозначение детали (сборочной единицы):
Ось 6-10в9х25.25
Наименование детали (сборочной единицы):
Ось 6-10в9х25.25 ГОСТ 9650-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Ушко 333.15.03.027
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 22 | 333.15.03.027 | Ушко | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
22
Обозначение детали (сборочной единицы):
333.15.03.027
Наименование детали (сборочной единицы):
Ушко
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Гайка М10.5 ГОСТ 2526-70 Гайка М10.5
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 23 | Гайка М10.5 | Гайка М10.5 ГОСТ 2526-70 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
23
Обозначение детали (сборочной единицы):
Гайка М10.5
Наименование детали (сборочной единицы):
Гайка М10.5 ГОСТ 2526-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Шплинт 2
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 24 | Шплинт 2,5х20 | Шплинт 2,5х20 ГОСТ 397-79 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
24
Обозначение детали (сборочной единицы):
Шплинт 2,5х20
Наименование детали (сборочной единицы):
Шплинт 2,5х20 ГОСТ 397-79
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
