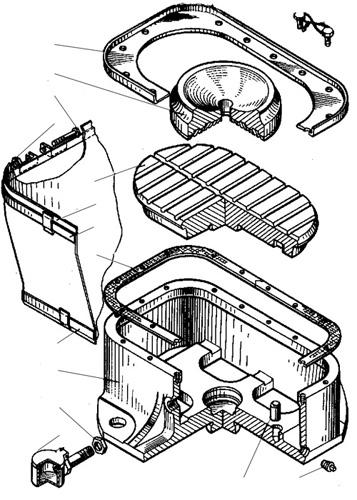

Опора рамы с чехлом
- Пробка К 3/8
- Проволока 1,1 L=300 ТЭМ2.35.50.102
- Штифт цилиндрический 20Гх40 ГОСТ 3128-70 Штифт цилиндрический 20Гх40
- Болт 3М8х16.48 ГОСТ 7796-70 Болт 3М8х16.48
- Крышка ТЭМ1.35.50.111
- Гнездо армированное ТЭМ1.35.50.017
- Болт ТЭМ1.35.50.131
- Плита опорная ТЭМ1.35.50.134
- Чехол ТЭМ1.35.50.014
- Хомут ТЭМ1.35.50.020
- Прокладка ТЭМ1.35.50.112
- Хомут ТЭМ1.35.50.013
- Корпус ТЭМ2.35.50.101
- Масленка ТЭМ1.35.50.022
Пробка К 3/8
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 1 | К 3/8 | Пробка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
К 3/8
Наименование детали (сборочной единицы):
Пробка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Проволока 1,1 L=300 ТЭМ2.35.50.102
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.35.50.102 | Проволока 1,1 L=300 | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.35.50.102
Наименование детали (сборочной единицы):
Проволока 1,1 L=300
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Штифт цилиндрический 20Гх40 ГОСТ 3128-70 Штифт цилиндрический 20Гх40
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 3 | Штифт цилиндрический 20Гх40 | Штифт цилиндрический 20Гх40 ГОСТ 3128-70 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
3
Обозначение детали (сборочной единицы):
Штифт цилиндрический 20Гх40
Наименование детали (сборочной единицы):
Штифт цилиндрический 20Гх40 ГОСТ 3128-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт 3М8х16.48 ГОСТ 7796-70 Болт 3М8х16.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 4 | Болт 3М8х16.48 | Болт 3М8х16.48 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 16 | 16 | 16 |
№:
4
Обозначение детали (сборочной единицы):
Болт 3М8х16.48
Наименование детали (сборочной единицы):
Болт 3М8х16.48 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
16
Общее кол-во дет. в изд., шт.
ТЭМ2
16
ТЭМ2У
16
Крышка ТЭМ1.35.50.111
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ1.35.50.111 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.111
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гнездо армированное ТЭМ1.35.50.017
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 6 | ТЭМ1.35.50.017 | Гнездо армированное | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
6
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.017
Наименование детали (сборочной единицы):
Гнездо армированное
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт ТЭМ1.35.50.131
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ1.35.50.131 | Болт | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.131
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Плита опорная ТЭМ1.35.50.134
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ1.35.50.134 | Плита опорная | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.134
Наименование детали (сборочной единицы):
Плита опорная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Чехол ТЭМ1.35.50.014
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ1.35.50.014 | Чехол | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.014
Наименование детали (сборочной единицы):
Чехол
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Хомут ТЭМ1.35.50.020
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ1.35.50.020 | Хомут | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.020
Наименование детали (сборочной единицы):
Хомут
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ1.35.50.112
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ1.35.50.112 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.112
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Хомут ТЭМ1.35.50.013
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ1.35.50.013 | Хомут | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.013
Наименование детали (сборочной единицы):
Хомут
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Корпус ТЭМ2.35.50.101
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.35.50.101 | Корпус | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.35.50.101
Наименование детали (сборочной единицы):
Корпус
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Масленка ТЭМ1.35.50.022
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ1.35.50.022 | Масленка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ1.35.50.022
Наименование детали (сборочной единицы):
Масленка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
