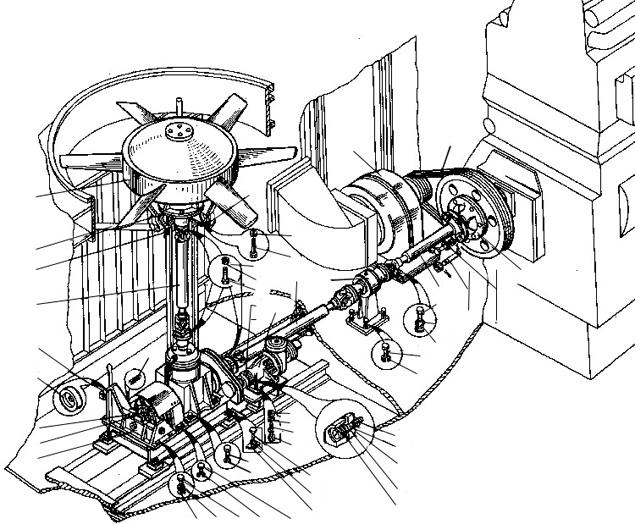

Привод вентиляторов
- Пружина ТЭМ2.85.01.201
- Трубка ТЭМ4.85.50.023
- Болт М16х120.46 ГОСТ 7805-70 Болт М16х120.46
- Шплинт 3,2х25 ГОСТ 397-79 Шплинт 3,2х25
- Гайка 2М12х1,25-6Н.8
- Болт ТЭМ2.85.50.161
- Полумуфта ТЭМ2.85.50.208
- Полумуфта ТЭМ2.85.50.206
- Насос центробежный К-20/18
- Кардан горизонтальный ТЭМ1.85.50.051
- Опора промежуточная ТЭМ2.85.50.069
- Вентилятор охлаждения тяговых двигателей передний ТЭМ2.10.60.002
- Ремень Б-2240Ш ГОСТ 1284-80 Ремень Б-2240Ш
- Фланец переходной ТЭМ1.85.50.151
- Шайба 8Н53-1208-7
- Гайка 8Н53-1208-6
- Болт 8Н53-1208-5
- Шпилька М16х45.36 ГОСТ 22034-76 Шпилька М16х45.36
- Гайка 2М16.8 ГОСТ 5932-73 Гайка 2М16.8
- Кардан горизонтальный ТЭМ2.85.50.042
- Болт 3М16х50.48 ГОСТ 7796-70 Болт 3М16х50.48
- Гайка М8.8 ГОСТ 5927-70 Гайка М8.8
- Палец ТЭМ2.85.50.207
- Втулка распорная МУВП1-16/4 МН2096-64
- Втулка упругая МУВП1-16/5 МН2096-64
- Болт М12х50.48 ГОСТ 7795-70 Болт М12х50.48
- Болт М20х45.36 ГОСТ 7796-70 Болт М20х45.36
- Шайба 20.45Л-1 ГОСТ 10906-78 Шайба 20.45Л-1
- Болт М20х60.66 ГОСТ 7796-70 Болт М20х60.66
- Корпус ТЭМ2.85.01.057
- Муфта подшипника выключения сцепления в сборе 130-1602052
- Вилка ТЭМ2.85.01.213
- Цилиндр включения муфты ТЭМ2.85.01.055
- Кардан вертикальный ТЭМ2.85.50.035
- Труба ТЭМ2.85.50.067
- Подпятник вертилятора ТЭМ2.85.50.068
- Колесо вентиляторное ТЭМ2.20.40.028
Пружина ТЭМ2.85.01.201
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.85.01.201 | Пружина | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.85.01.201
Наименование детали (сборочной единицы):
Пружина
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Трубка ТЭМ4.85.50.023
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ4.85.50.023 | Трубка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ4.85.50.023
Наименование детали (сборочной единицы):
Трубка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М16х120.46 ГОСТ 7805-70 Болт М16х120.46
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 3 | Болт М16х120.46 | Болт М16х120.46 ГОСТ 7805-70 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
3
Обозначение детали (сборочной единицы):
Болт М16х120.46
Наименование детали (сборочной единицы):
Болт М16х120.46 ГОСТ 7805-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Шплинт 3,2х25 ГОСТ 397-79 Шплинт 3,2х25
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 4 | Шплинт 3,2х25 | Шплинт 3,2х25 ГОСТ 397-79 | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
4
Обозначение детали (сборочной единицы):
Шплинт 3,2х25
Наименование детали (сборочной единицы):
Шплинт 3,2х25 ГОСТ 397-79
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Гайка 2М12х1,25-6Н.8
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 5 | 2М12х1,25-6Н.8 | Гайка | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
5
Обозначение детали (сборочной единицы):
2М12х1,25-6Н.8
Наименование детали (сборочной единицы):
Гайка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Болт ТЭМ2.85.50.161
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 6 | ТЭМ2.85.50.161 | Болт | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
6
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.161
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Полумуфта ТЭМ2.85.50.208
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ2.85.50.208 | Полумуфта | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.208
Наименование детали (сборочной единицы):
Полумуфта
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Полумуфта ТЭМ2.85.50.206
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ2.85.50.206 | Полумуфта | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.206
Наименование детали (сборочной единицы):
Полумуфта
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Насос центробежный К-20/18
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 9 | К-20/18 | Насос центробежный | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
К-20/18
Наименование детали (сборочной единицы):
Насос центробежный
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кардан горизонтальный ТЭМ1.85.50.051
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ1.85.50.051 | Кардан горизонтальный | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ1.85.50.051
Наименование детали (сборочной единицы):
Кардан горизонтальный
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Опора промежуточная ТЭМ2.85.50.069
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ2.85.50.069 | Опора промежуточная | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.069
Наименование детали (сборочной единицы):
Опора промежуточная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Вентилятор охлаждения тяговых двигателей передний ТЭМ2.10.60.002
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.10.60.002 | Вентилятор охлаждения тяговых двигателей передний | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.10.60.002
Наименование детали (сборочной единицы):
Вентилятор охлаждения тяговых двигателей передний
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Ремень Б-2240Ш ГОСТ 1284-80 Ремень Б-2240Ш
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 13 | Ремень Б-2240Ш | Ремень Б-2240Ш ГОСТ 1284-80 | Бак топливный ТЭМ2 | 3 | 3 | 3 |
№:
13
Обозначение детали (сборочной единицы):
Ремень Б-2240Ш
Наименование детали (сборочной единицы):
Ремень Б-2240Ш ГОСТ 1284-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
3
Общее кол-во дет. в изд., шт.
ТЭМ2
3
ТЭМ2У
3
Фланец переходной ТЭМ1.85.50.151
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ1.85.50.151 | Фланец переходной | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ1.85.50.151
Наименование детали (сборочной единицы):
Фланец переходной
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шайба 8Н53-1208-7
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 15 | 8Н53-1208-7 | Шайба | Бак топливный ТЭМ2 | 20 | 20 | 20 |
№:
15
Обозначение детали (сборочной единицы):
8Н53-1208-7
Наименование детали (сборочной единицы):
Шайба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
20
Общее кол-во дет. в изд., шт.
ТЭМ2
20
ТЭМ2У
20
Гайка 8Н53-1208-6
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 16 | 8Н53-1208-6 | Гайка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
16
Обозначение детали (сборочной единицы):
8Н53-1208-6
Наименование детали (сборочной единицы):
Гайка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Болт 8Н53-1208-5
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 17 | 8Н53-1208-5 | Болт | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
17
Обозначение детали (сборочной единицы):
8Н53-1208-5
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шпилька М16х45.36 ГОСТ 22034-76 Шпилька М16х45.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 18 | Шпилька М16х45.36 | Шпилька М16х45.36 ГОСТ 22034-76 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
18
Обозначение детали (сборочной единицы):
Шпилька М16х45.36
Наименование детали (сборочной единицы):
Шпилька М16х45.36 ГОСТ 22034-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Гайка 2М16.8 ГОСТ 5932-73 Гайка 2М16.8
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 19 | Гайка 2М16.8 | Гайка 2М16.8 ГОСТ 5932-73 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
19
Обозначение детали (сборочной единицы):
Гайка 2М16.8
Наименование детали (сборочной единицы):
Гайка 2М16.8 ГОСТ 5932-73
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Кардан горизонтальный ТЭМ2.85.50.042
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 20 | ТЭМ2.85.50.042 | Кардан горизонтальный | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
20
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.042
Наименование детали (сборочной единицы):
Кардан горизонтальный
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт 3М16х50.48 ГОСТ 7796-70 Болт 3М16х50.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 21 | Болт 3М16х50.48 | Болт 3М16х50.48 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
21
Обозначение детали (сборочной единицы):
Болт 3М16х50.48
Наименование детали (сборочной единицы):
Болт 3М16х50.48 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Гайка М8.8 ГОСТ 5927-70 Гайка М8.8
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 22 | Гайка М8.8 | Гайка М8.8 ГОСТ 5927-70 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
22
Обозначение детали (сборочной единицы):
Гайка М8.8
Наименование детали (сборочной единицы):
Гайка М8.8 ГОСТ 5927-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Палец ТЭМ2.85.50.207
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 23 | ТЭМ2.85.50.207 | Палец | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
23
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.207
Наименование детали (сборочной единицы):
Палец
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Втулка распорная МУВП1-16/4 МН2096-64
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 24 | МУВП1-16/4 МН2096-64 | Втулка распорная | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
24
Обозначение детали (сборочной единицы):
МУВП1-16/4 МН2096-64
Наименование детали (сборочной единицы):
Втулка распорная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Втулка упругая МУВП1-16/5 МН2096-64
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 25 | МУВП1-16/5 МН2096-64 | Втулка упругая | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
25
Обозначение детали (сборочной единицы):
МУВП1-16/5 МН2096-64
Наименование детали (сборочной единицы):
Втулка упругая
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Болт М12х50.48 ГОСТ 7795-70 Болт М12х50.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 26 | Болт М12х50.48 | Болт М12х50.48 ГОСТ 7795-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
26
Обозначение детали (сборочной единицы):
Болт М12х50.48
Наименование детали (сборочной единицы):
Болт М12х50.48 ГОСТ 7795-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Болт М20х45.36 ГОСТ 7796-70 Болт М20х45.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 27 | Болт М20х45.36 | Болт М20х45.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
27
Обозначение детали (сборочной единицы):
Болт М20х45.36
Наименование детали (сборочной единицы):
Болт М20х45.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Шайба 20.45Л-1 ГОСТ 10906-78 Шайба 20.45Л-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 28 | Шайба 20.45Л-1 | Шайба 20.45Л-1 ГОСТ 10906-78 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
28
Обозначение детали (сборочной единицы):
Шайба 20.45Л-1
Наименование детали (сборочной единицы):
Шайба 20.45Л-1 ГОСТ 10906-78
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Болт М20х60.66 ГОСТ 7796-70 Болт М20х60.66
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 29 | Болт М20х60.66 | Болт М20х60.66 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
29
Обозначение детали (сборочной единицы):
Болт М20х60.66
Наименование детали (сборочной единицы):
Болт М20х60.66 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Корпус ТЭМ2.85.01.057
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 30 | ТЭМ2.85.01.057 | Корпус | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
30
Обозначение детали (сборочной единицы):
ТЭМ2.85.01.057
Наименование детали (сборочной единицы):
Корпус
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Муфта подшипника выключения сцепления в сборе 130-1602052
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 31 | 130-1602052 | Муфта подшипника выключения сцепления в сборе | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
31
Обозначение детали (сборочной единицы):
130-1602052
Наименование детали (сборочной единицы):
Муфта подшипника выключения сцепления в сборе
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Вилка ТЭМ2.85.01.213
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 32 | ТЭМ2.85.01.213 | Вилка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
32
Обозначение детали (сборочной единицы):
ТЭМ2.85.01.213
Наименование детали (сборочной единицы):
Вилка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Цилиндр включения муфты ТЭМ2.85.01.055
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 33 | ТЭМ2.85.01.055 | Цилиндр включения муфты | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
33
Обозначение детали (сборочной единицы):
ТЭМ2.85.01.055
Наименование детали (сборочной единицы):
Цилиндр включения муфты
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кардан вертикальный ТЭМ2.85.50.035
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 34 | ТЭМ2.85.50.035 | Кардан вертикальный | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
34
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.035
Наименование детали (сборочной единицы):
Кардан вертикальный
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.85.50.067
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 35 | ТЭМ2.85.50.067 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
35
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.067
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Подпятник вертилятора ТЭМ2.85.50.068
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 36 | ТЭМ2.85.50.068 | Подпятник вертилятора | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
36
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.068
Наименование детали (сборочной единицы):
Подпятник вертилятора
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Колесо вентиляторное ТЭМ2.20.40.028
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 37 | ТЭМ2.20.40.028 | Колесо вентиляторное | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
37
Обозначение детали (сборочной единицы):
ТЭМ2.20.40.028
Наименование детали (сборочной единицы):
Колесо вентиляторное
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
