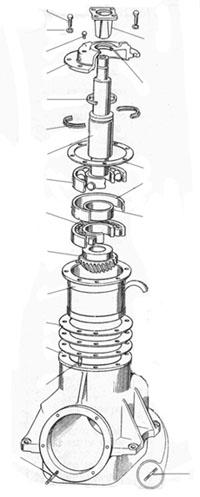

Редуктор (часть 2)
- Кольцо ТЭМ2.85.10.241
- Кольцо ТЭМ2.85.10.247
- Кольцо ТЭМ2.85.10.246
- Крышка ТЭМ2.85.10.243
- Сапун ТЭМ2.85.10.218
- Вал ТЭМ2.85.10.240
- Прокладка ТЭМ2.85.10.239
- Подшипник 318 ГОСТ 8338-75 Подшипник 318
- Кольцо ТЭМ2.85.10.242
- Подшипник 2318 ГОСТ 8328-75 Подшипник 2318
- Шестерня ТЭМ2.85.10.245
- Гнездо ТЭМ2.85.10.051
- Прокладка регулировочная ТЭМ2.85.10.224-02
- Шпилька М10х50.66 ГОСТ 22034-76 Шпилька М10х50.66
- Шпилька М10х55.66 ГОСТ 22034-76 Шпилька М10х55.66
- Шпилька М10х40.66 ГОСТ 22034-76 Шпилька М10х40.66
- Корпус редуктора ТЭМ2.85.10.201
Кольцо ТЭМ2.85.10.241
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.85.10.241 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.241
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.85.10.247
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.85.10.247 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.247
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.85.10.246
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ2.85.10.246 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.246
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Крышка ТЭМ2.85.10.243
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.85.10.243 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.243
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Сапун ТЭМ2.85.10.218
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ2.85.10.218 | Сапун | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.218
Наименование детали (сборочной единицы):
Сапун
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Вал ТЭМ2.85.10.240
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 6 | ТЭМ2.85.10.240 | Вал | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
6
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.240
Наименование детали (сборочной единицы):
Вал
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ2.85.10.239
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ2.85.10.239 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.239
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Подшипник 318 ГОСТ 8338-75 Подшипник 318
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 8 | Подшипник 318 | Подшипник 318 ГОСТ 8338-75 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
Подшипник 318
Наименование детали (сборочной единицы):
Подшипник 318 ГОСТ 8338-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.85.10.242
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ2.85.10.242 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.242
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Подшипник 2318 ГОСТ 8328-75 Подшипник 2318
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 10 | Подшипник 2318 | Подшипник 2318 ГОСТ 8328-75 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
Подшипник 2318
Наименование детали (сборочной единицы):
Подшипник 2318 ГОСТ 8328-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шестерня ТЭМ2.85.10.245
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ2.85.10.245 | Шестерня | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.245
Наименование детали (сборочной единицы):
Шестерня
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гнездо ТЭМ2.85.10.051
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.85.10.051 | Гнездо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.051
Наименование детали (сборочной единицы):
Гнездо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка регулировочная ТЭМ2.85.10.224-02
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.85.10.224-02 | Прокладка регулировочная | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.224-02
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Шпилька М10х50.66 ГОСТ 22034-76 Шпилька М10х50.66
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 14 | Шпилька М10х50.66 | Шпилька М10х50.66 ГОСТ 22034-76 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
14
Обозначение детали (сборочной единицы):
Шпилька М10х50.66
Наименование детали (сборочной единицы):
Шпилька М10х50.66 ГОСТ 22034-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Шпилька М10х55.66 ГОСТ 22034-76 Шпилька М10х55.66
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 15 | Шпилька М10х55.66 | Шпилька М10х55.66 ГОСТ 22034-76 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
15
Обозначение детали (сборочной единицы):
Шпилька М10х55.66
Наименование детали (сборочной единицы):
Шпилька М10х55.66 ГОСТ 22034-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Шпилька М10х40.66 ГОСТ 22034-76 Шпилька М10х40.66
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 16 | Шпилька М10х40.66 | Шпилька М10х40.66 ГОСТ 22034-76 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
16
Обозначение детали (сборочной единицы):
Шпилька М10х40.66
Наименование детали (сборочной единицы):
Шпилька М10х40.66 ГОСТ 22034-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Корпус редуктора ТЭМ2.85.10.201
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 17 | ТЭМ2.85.10.201 | Корпус редуктора | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
17
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.201
Наименование детали (сборочной единицы):
Корпус редуктора
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
