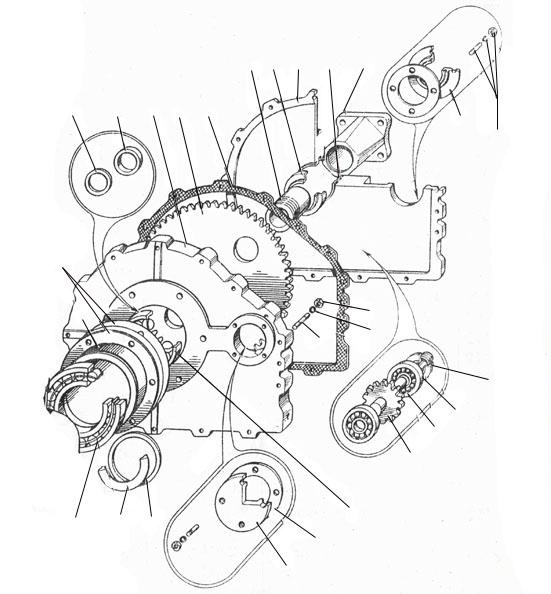

Редуктор (часть 3)
- Кольцо ТЭМ2.85.10.232
- Крышка ТЭМ2.85.10.205
- Прокладка ТЭМ2.85.10.208
- Подшипник 409 ГОСТ 8338-75 Подшипник 409
- Вал-шестерня ТЭМ2.85.10.206
- Подшипник 305 ГОСТ 8338-75 Подшипник 305
- Кольцо лабиринта ТЭМ2.85.10.214
- Шпилька М8х20.66 ГОСТ 22034-76 Шпилька М8х20.66
- Кольцо лабиринта ТЭМ2.85.10.213
- Фланец ТЭМ2.85.10.265
- Кольцо СТ 80х58х8 ГОСТ 288-72 Кольцо СТ 80х58х8
- Втулка ТЭМ2.85.10.209
- Кольцо ТЭМ2.85.10.210
- Кольцо ТЭМ2.85.10.216
Кольцо ТЭМ2.85.10.232
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.85.10.232 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.232
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Крышка ТЭМ2.85.10.205
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.85.10.205 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.205
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ2.85.10.208
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ2.85.10.208 | Прокладка | Бак топливный ТЭМ2 | 24 | 24 | 24 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.208
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
24
Общее кол-во дет. в изд., шт.
ТЭМ2
24
ТЭМ2У
24
Подшипник 409 ГОСТ 8338-75 Подшипник 409
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | Подшипник 409 | Подшипник 409 ГОСТ 8338-75 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
Подшипник 409
Наименование детали (сборочной единицы):
Подшипник 409 ГОСТ 8338-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Вал-шестерня ТЭМ2.85.10.206
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ2.85.10.206 | Вал-шестерня | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.206
Наименование детали (сборочной единицы):
Вал-шестерня
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Подшипник 305 ГОСТ 8338-75 Подшипник 305
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 6 | Подшипник 305 | Подшипник 305 ГОСТ 8338-75 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
6
Обозначение детали (сборочной единицы):
Подшипник 305
Наименование детали (сборочной единицы):
Подшипник 305 ГОСТ 8338-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Кольцо лабиринта ТЭМ2.85.10.214
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ2.85.10.214 | Кольцо лабиринта | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.214
Наименование детали (сборочной единицы):
Кольцо лабиринта
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шпилька М8х20.66 ГОСТ 22034-76 Шпилька М8х20.66
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 8 | Шпилька М8х20.66 | Шпилька М8х20.66 ГОСТ 22034-76 | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
8
Обозначение детали (сборочной единицы):
Шпилька М8х20.66
Наименование детали (сборочной единицы):
Шпилька М8х20.66 ГОСТ 22034-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Кольцо лабиринта ТЭМ2.85.10.213
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ2.85.10.213 | Кольцо лабиринта | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.213
Наименование детали (сборочной единицы):
Кольцо лабиринта
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Фланец ТЭМ2.85.10.265
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2.85.10.265 | Фланец | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.265
Наименование детали (сборочной единицы):
Фланец
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Кольцо СТ 80х58х8 ГОСТ 288-72 Кольцо СТ 80х58х8
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 11 | Кольцо СТ 80х58х8 | Кольцо СТ 80х58х8 ГОСТ 288-72 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
11
Обозначение детали (сборочной единицы):
Кольцо СТ 80х58х8
Наименование детали (сборочной единицы):
Кольцо СТ 80х58х8 ГОСТ 288-72
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Втулка ТЭМ2.85.10.209
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.85.10.209 | Втулка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.209
Наименование детали (сборочной единицы):
Втулка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.85.10.210
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.85.10.210 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.210
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.85.10.216
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ2.85.10.216 | Кольцо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ2.85.10.216
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
