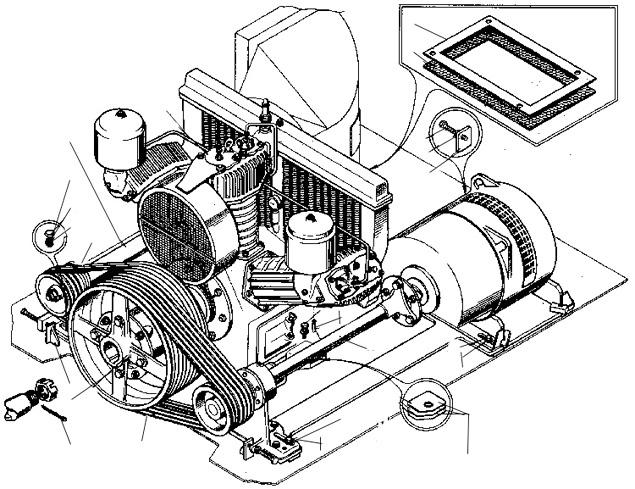

Установка механизмов со стороны машиниста
- Привод двухмашинного агрегата ТЭМ2.85.60.017
- Прокладка ТЭМ2.85.50.104
- Прокладка ТЭМ2.85.50.103
- Упор ТЭМ1.85.60.182
- Болт М20х55.36 ГОСТ 7796-70 Болт М20х55.36
- Штифт цилиндрический ТЭМ1.85.60.179
- Болт М22х60.36 ГОСТ 7798-70 Болт М22х60.36
- Прокладка регулировочная ТЭМ1.85.60.104-05
- Болт М20х150.36 ГОСТ 7796-70 Болт М20х150.36
- Шайба 22.65Г ГОСТ 6402-70 Шайба 22.65Г
- Прокладка регулировочная ТЭМ1.85.60.104-04
- Прокладка регулировочная ТЭМ1.85.60.104-03
- Прокладка регулировочная ТЭМ1.85.60.104-02
- Прокладка регулировочная ТЭМ1.85.60.104-01
- Прокладка регулировочная ТЭМ1.85.60.104
- Болт М20х70.36 ГОСТ 7796-70 Болт М20х70.36
- Шплинт 8х100 ГОСТ 397-79 Шплинт 8х100
- Привод компрессора ТЭМ2.40.20.001
- Упор ТЭМ1.85.50.248
- Ремень Б-2240Ш ГОСТ 1284.1-80 Ремень Б-2240Ш
- Вентилятор охлаждения тяговых двигателей задний ТЭМ2.10.61.002
- Компрессор воздушный КТ-6
- Болт М20х40.36 ГОСТ 7796-70 Болт М20х40.36
- Шайба 20.02 ГОСТ 6958-78 Шайба 20.02
Привод двухмашинного агрегата ТЭМ2.85.60.017
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.85.60.017 | Привод двухмашинного агрегата | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.85.60.017
Наименование детали (сборочной единицы):
Привод двухмашинного агрегата
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ2.85.50.104
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.85.50.104 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.104
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ2.85.50.103
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ2.85.50.103 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ2.85.50.103
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Упор ТЭМ1.85.60.182
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ1.85.60.182 | Упор | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.182
Наименование детали (сборочной единицы):
Упор
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Болт М20х55.36 ГОСТ 7796-70 Болт М20х55.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | Болт М20х55.36 | Болт М20х55.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
5
Обозначение детали (сборочной единицы):
Болт М20х55.36
Наименование детали (сборочной единицы):
Болт М20х55.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Штифт цилиндрический ТЭМ1.85.60.179
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 6 | ТЭМ1.85.60.179 | Штифт цилиндрический | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
6
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.179
Наименование детали (сборочной единицы):
Штифт цилиндрический
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Болт М22х60.36 ГОСТ 7798-70 Болт М22х60.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 7 | Болт М22х60.36 | Болт М22х60.36 ГОСТ 7798-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
7
Обозначение детали (сборочной единицы):
Болт М22х60.36
Наименование детали (сборочной единицы):
Болт М22х60.36 ГОСТ 7798-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Прокладка регулировочная ТЭМ1.85.60.104-05
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ1.85.60.104-05 | Прокладка регулировочная | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104-05
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Болт М20х150.36 ГОСТ 7796-70 Болт М20х150.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 9 | Болт М20х150.36 | Болт М20х150.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
9
Обозначение детали (сборочной единицы):
Болт М20х150.36
Наименование детали (сборочной единицы):
Болт М20х150.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шайба 22.65Г ГОСТ 6402-70 Шайба 22.65Г
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 10 | Шайба 22.65Г | Шайба 22.65Г ГОСТ 6402-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
10
Обозначение детали (сборочной единицы):
Шайба 22.65Г
Наименование детали (сборочной единицы):
Шайба 22.65Г ГОСТ 6402-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Прокладка регулировочная ТЭМ1.85.60.104-04
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ1.85.60.104-04 | Прокладка регулировочная | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104-04
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Прокладка регулировочная ТЭМ1.85.60.104-03
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ1.85.60.104-03 | Прокладка регулировочная | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104-03
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Прокладка регулировочная ТЭМ1.85.60.104-02
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ1.85.60.104-02 | Прокладка регулировочная | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104-02
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Прокладка регулировочная ТЭМ1.85.60.104-01
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ1.85.60.104-01 | Прокладка регулировочная | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104-01
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Прокладка регулировочная ТЭМ1.85.60.104
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 15 | ТЭМ1.85.60.104 | Прокладка регулировочная | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
15
Обозначение детали (сборочной единицы):
ТЭМ1.85.60.104
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Болт М20х70.36 ГОСТ 7796-70 Болт М20х70.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 16 | Болт М20х70.36 | Болт М20х70.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
16
Обозначение детали (сборочной единицы):
Болт М20х70.36
Наименование детали (сборочной единицы):
Болт М20х70.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шплинт 8х100 ГОСТ 397-79 Шплинт 8х100
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 17 | Шплинт 8х100 | Шплинт 8х100 ГОСТ 397-79 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
17
Обозначение детали (сборочной единицы):
Шплинт 8х100
Наименование детали (сборочной единицы):
Шплинт 8х100 ГОСТ 397-79
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Привод компрессора ТЭМ2.40.20.001
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 18 | ТЭМ2.40.20.001 | Привод компрессора | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
18
Обозначение детали (сборочной единицы):
ТЭМ2.40.20.001
Наименование детали (сборочной единицы):
Привод компрессора
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Упор ТЭМ1.85.50.248
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 19 | ТЭМ1.85.50.248 | Упор | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
19
Обозначение детали (сборочной единицы):
ТЭМ1.85.50.248
Наименование детали (сборочной единицы):
Упор
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Ремень Б-2240Ш ГОСТ 1284.1-80 Ремень Б-2240Ш
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 20 | Ремень Б-2240Ш | Ремень Б-2240Ш ГОСТ 1284.1-80 | Бак топливный ТЭМ2 | 9 | 9 | 9 |
№:
20
Обозначение детали (сборочной единицы):
Ремень Б-2240Ш
Наименование детали (сборочной единицы):
Ремень Б-2240Ш ГОСТ 1284.1-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
9
Общее кол-во дет. в изд., шт.
ТЭМ2
9
ТЭМ2У
9
Вентилятор охлаждения тяговых двигателей задний ТЭМ2.10.61.002
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 21 | ТЭМ2.10.61.002 | Вентилятор охлаждения тяговых двигателей задний | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
21
Обозначение детали (сборочной единицы):
ТЭМ2.10.61.002
Наименование детали (сборочной единицы):
Вентилятор охлаждения тяговых двигателей задний
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Компрессор воздушный КТ-6
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 22 | КТ-6 | Компрессор воздушный | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
22
Обозначение детали (сборочной единицы):
КТ-6
Наименование детали (сборочной единицы):
Компрессор воздушный
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М20х40.36 ГОСТ 7796-70 Болт М20х40.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 23 | Болт М20х40.36 | Болт М20х40.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 5 | 5 | 5 |
№:
23
Обозначение детали (сборочной единицы):
Болт М20х40.36
Наименование детали (сборочной единицы):
Болт М20х40.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
5
Общее кол-во дет. в изд., шт.
ТЭМ2
5
ТЭМ2У
5
Шайба 20.02 ГОСТ 6958-78 Шайба 20.02
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 24 | Шайба 20.02 | Шайба 20.02 ГОСТ 6958-78 | Бак топливный ТЭМ2 | 11 | 11 | 11 |
№:
24
Обозначение детали (сборочной единицы):
Шайба 20.02
Наименование детали (сборочной единицы):
Шайба 20.02 ГОСТ 6958-78
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
11
Общее кол-во дет. в изд., шт.
ТЭМ2
11
ТЭМ2У
11
