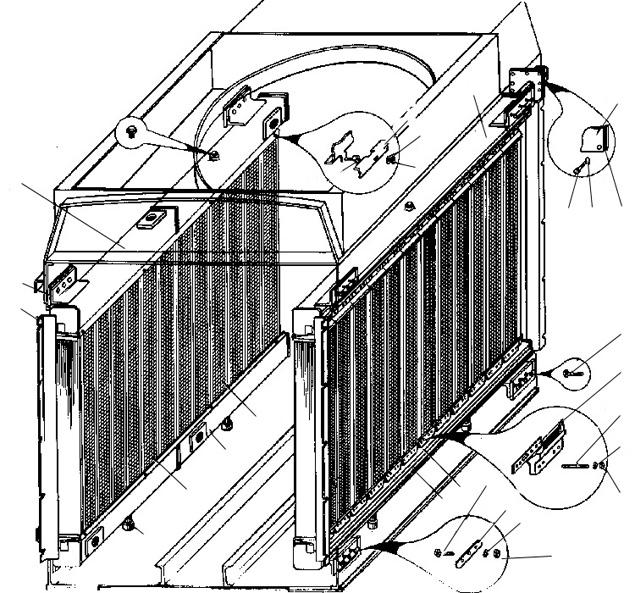

Установка охлаждающих секций и
- Секция радиаторная маслянная ТЭ3.02.005сб
- Коллектор нижний правый ТЭМ2.10.30.036
- Секция радиаторная водяная ТЭ3.02.003сб
- Труба ТЭМ2.10.30.139
- Шайба ТЭМ1.10.30.140
- Болт 20х65.36 ГОСТ 7796-70 Болт 20х65.36
- Заделка ТЭМ2.10.30.215
- Коллектор нижний левый ТЭМ2.10.30.035
- Шпилька М16х75.46 ГОСТ 22032-76 Шпилька М16х75.46
- Прокладка ТЭМ2ТН.10.30.120
- Болт М20х70.36.029 ГОСТ 7817-72 Болт М20х70.36.029
- Прокладка ТЭМ2.10.30.227
- Заделка ТЭМ2.10.30.226
- Шайба 20.65Г ГОСТ 6402-70 Шайба 20.65Г
- Гайка 2м20.4 ГОСТ 5915-70 Гайка 2м20.4
- Шайба 6.65Г ГОСТ 6402-70 Шайба 6.65Г
- Болт М6х20.48 ГОСТ 7798-70 Болт М6х20.48
- Коллектор верхний левый ТЭМ2.10.30.034
- Щиток ТЭМ2.10.30.216
- Кольцо ТЭМ2.10.30.130
- Коллектор верхний правый ТЭМ2.10.30.037
- Прокладка ТЭМ1.10.30.155
- Щиток ТЭМ2.10.30.212
- Гайка М8.6 ГОСТ 5915-70 Гайка М8.6
- Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г
Секция радиаторная маслянная ТЭ3.02.005сб
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭ3.02.005сб | Секция радиаторная маслянная | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
1
Обозначение детали (сборочной единицы):
ТЭ3.02.005сб
Наименование детали (сборочной единицы):
Секция радиаторная маслянная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Коллектор нижний правый ТЭМ2.10.30.036
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.10.30.036 | Коллектор нижний правый | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.036
Наименование детали (сборочной единицы):
Коллектор нижний правый
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Секция радиаторная водяная ТЭ3.02.003сб
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭ3.02.003сб | Секция радиаторная водяная | Бак топливный ТЭМ2 | 18 | 18 | 18 |
№:
3
Обозначение детали (сборочной единицы):
ТЭ3.02.003сб
Наименование детали (сборочной единицы):
Секция радиаторная водяная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
18
Общее кол-во дет. в изд., шт.
ТЭМ2
18
ТЭМ2У
18
Труба ТЭМ2.10.30.139
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.10.30.139 | Труба | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.139
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Шайба ТЭМ1.10.30.140
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ1.10.30.140 | Шайба | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ1.10.30.140
Наименование детали (сборочной единицы):
Шайба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Болт 20х65.36 ГОСТ 7796-70 Болт 20х65.36
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 6 | Болт 20х65.36 | Болт 20х65.36 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 18 | 18 | 18 |
№:
6
Обозначение детали (сборочной единицы):
Болт 20х65.36
Наименование детали (сборочной единицы):
Болт 20х65.36 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
18
Общее кол-во дет. в изд., шт.
ТЭМ2
18
ТЭМ2У
18
Заделка ТЭМ2.10.30.215
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ2.10.30.215 | Заделка | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.215
Наименование детали (сборочной единицы):
Заделка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Коллектор нижний левый ТЭМ2.10.30.035
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ2.10.30.035 | Коллектор нижний левый | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.035
Наименование детали (сборочной единицы):
Коллектор нижний левый
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шпилька М16х75.46 ГОСТ 22032-76 Шпилька М16х75.46
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 9 | Шпилька М16х75.46 | Шпилька М16х75.46 ГОСТ 22032-76 | Бак топливный ТЭМ2 | 96 | 96 | 96 |
№:
9
Обозначение детали (сборочной единицы):
Шпилька М16х75.46
Наименование детали (сборочной единицы):
Шпилька М16х75.46 ГОСТ 22032-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
96
Общее кол-во дет. в изд., шт.
ТЭМ2
96
ТЭМ2У
96
Прокладка ТЭМ2ТН.10.30.120
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2ТН.10.30.120 | Прокладка | Бак топливный ТЭМ2 | 48 | 48 | 48 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2ТН.10.30.120
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
48
Общее кол-во дет. в изд., шт.
ТЭМ2
48
ТЭМ2У
48
Болт М20х70.36.029 ГОСТ 7817-72 Болт М20х70.36.029
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 11 | Болт М20х70.36.029 | Болт М20х70.36.029 ГОСТ 7817-72 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
11
Обозначение детали (сборочной единицы):
Болт М20х70.36.029
Наименование детали (сборочной единицы):
Болт М20х70.36.029 ГОСТ 7817-72
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Прокладка ТЭМ2.10.30.227
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.10.30.227 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.227
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Заделка ТЭМ2.10.30.226
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.10.30.226 | Заделка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.226
Наименование детали (сборочной единицы):
Заделка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шайба 20.65Г ГОСТ 6402-70 Шайба 20.65Г
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 14 | Шайба 20.65Г | Шайба 20.65Г ГОСТ 6402-70 | Бак топливный ТЭМ2 | 24 | 24 | 24 |
№:
14
Обозначение детали (сборочной единицы):
Шайба 20.65Г
Наименование детали (сборочной единицы):
Шайба 20.65Г ГОСТ 6402-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
24
Общее кол-во дет. в изд., шт.
ТЭМ2
24
ТЭМ2У
24
Гайка 2м20.4 ГОСТ 5915-70 Гайка 2м20.4
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 15 | Гайка 2м20.4 | Гайка 2м20.4 ГОСТ 5915-70 | Бак топливный ТЭМ2 | 24 | 24 | 24 |
№:
15
Обозначение детали (сборочной единицы):
Гайка 2м20.4
Наименование детали (сборочной единицы):
Гайка 2м20.4 ГОСТ 5915-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
24
Общее кол-во дет. в изд., шт.
ТЭМ2
24
ТЭМ2У
24
Шайба 6.65Г ГОСТ 6402-70 Шайба 6.65Г
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 16 | Шайба 6.65Г | Шайба 6.65Г ГОСТ 6402-70 | Бак топливный ТЭМ2 | 12 | 12 | 12 |
№:
16
Обозначение детали (сборочной единицы):
Шайба 6.65Г
Наименование детали (сборочной единицы):
Шайба 6.65Г ГОСТ 6402-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
12
Общее кол-во дет. в изд., шт.
ТЭМ2
12
ТЭМ2У
12
Болт М6х20.48 ГОСТ 7798-70 Болт М6х20.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 17 | Болт М6х20.48 | Болт М6х20.48 ГОСТ 7798-70 | Бак топливный ТЭМ2 | 12 | 12 | 12 |
№:
17
Обозначение детали (сборочной единицы):
Болт М6х20.48
Наименование детали (сборочной единицы):
Болт М6х20.48 ГОСТ 7798-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
12
Общее кол-во дет. в изд., шт.
ТЭМ2
12
ТЭМ2У
12
Коллектор верхний левый ТЭМ2.10.30.034
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 18 | ТЭМ2.10.30.034 | Коллектор верхний левый | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
18
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.034
Наименование детали (сборочной единицы):
Коллектор верхний левый
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Щиток ТЭМ2.10.30.216
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 19 | ТЭМ2.10.30.216 | Щиток | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
19
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.216
Наименование детали (сборочной единицы):
Щиток
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Кольцо ТЭМ2.10.30.130
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 20 | ТЭМ2.10.30.130 | Кольцо | Бак топливный ТЭМ2 | 16 | 16 | 16 |
№:
20
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.130
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
16
Общее кол-во дет. в изд., шт.
ТЭМ2
16
ТЭМ2У
16
Коллектор верхний правый ТЭМ2.10.30.037
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 21 | ТЭМ2.10.30.037 | Коллектор верхний правый | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
21
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.037
Наименование детали (сборочной единицы):
Коллектор верхний правый
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТЭМ1.10.30.155
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 22 | ТЭМ1.10.30.155 | Прокладка | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
22
Обозначение детали (сборочной единицы):
ТЭМ1.10.30.155
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Щиток ТЭМ2.10.30.212
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 23 | ТЭМ2.10.30.212 | Щиток | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
23
Обозначение детали (сборочной единицы):
ТЭМ2.10.30.212
Наименование детали (сборочной единицы):
Щиток
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Гайка М8.6 ГОСТ 5915-70 Гайка М8.6
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 24 | Гайка М8.6 | Гайка М8.6 ГОСТ 5915-70 | Бак топливный ТЭМ2 | 36 | 36 | 36 |
№:
24
Обозначение детали (сборочной единицы):
Гайка М8.6
Наименование детали (сборочной единицы):
Гайка М8.6 ГОСТ 5915-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
36
Общее кол-во дет. в изд., шт.
ТЭМ2
36
ТЭМ2У
36
Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 25 | Шайба 8.65Г | Шайба 8.65Г ГОСТ 6402-70 | Бак топливный ТЭМ2 | 36 | 36 | 36 |
№:
25
Обозначение детали (сборочной единицы):
Шайба 8.65Г
Наименование детали (сборочной единицы):
Шайба 8.65Г ГОСТ 6402-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
36
Общее кол-во дет. в изд., шт.
ТЭМ2
36
ТЭМ2У
36
