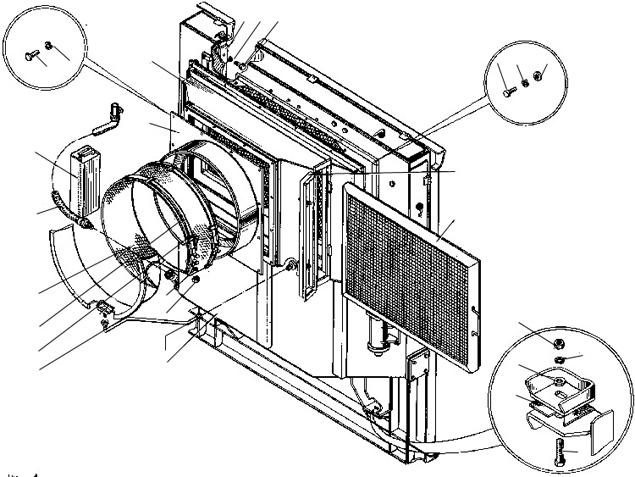

Установка воздухоочистителя
- Секция фильтра ТЭМ2.01.11.050
- Крышка ТЭМ2.01.11.058
- Прокладка регулировочная ТЭМ5.01.12.101
- Труба переливная ТЭМ2.01.11.044
- Ниппель 10х14 Ниппель 10х14
- Гайка М27х2-П-14 Гайка М27х2-П-14
- Гайка М10.6 ГОСТ 5915-70 Гайка М10.6
- Шайба 18.65Г ГОСТ 6402-70 Шайба 18.65Г
- Хомут ТЭМ2.01.11.040
- Рукав ТЭМ2.01.11.034
- Патрубок ТЭМ2.01.11.054
- Воздуховод ТЭМ2.01.11.055
- Шайба 8.02 ГОСТ 11371-78 Шайба 8.02
- Планка ТЭМ1.01.11.104
- Воздухоочиститель ТЭМ2.01.12.002
- Маслосборник ТЭМ2.01.11.020
- Шланг ТЭМ2.01.11.033
- Болт М10х40.48 ГОСТ 7795-70 Болт М10х40.48
- Болт М16х45.48 ГОСТ 7796-70 Болт М16х45.48
Секция фильтра ТЭМ2.01.11.050
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.01.11.050 | Секция фильтра | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.050
Наименование детали (сборочной единицы):
Секция фильтра
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Крышка ТЭМ2.01.11.058
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.01.11.058 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.058
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка регулировочная ТЭМ5.01.12.101
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ5.01.12.101 | Прокладка регулировочная | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ5.01.12.101
Наименование детали (сборочной единицы):
Прокладка регулировочная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба переливная ТЭМ2.01.11.044
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.01.11.044 | Труба переливная | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.044
Наименование детали (сборочной единицы):
Труба переливная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Ниппель 10х14 Ниппель 10х14
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 5 | Ниппель 10х14 | Ниппель 10х14 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
Ниппель 10х14
Наименование детали (сборочной единицы):
Ниппель 10х14
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гайка М27х2-П-14 Гайка М27х2-П-14
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 6 | Гайка М27х2-П-14 | Гайка М27х2-П-14 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
6
Обозначение детали (сборочной единицы):
Гайка М27х2-П-14
Наименование детали (сборочной единицы):
Гайка М27х2-П-14
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гайка М10.6 ГОСТ 5915-70 Гайка М10.6
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 7 | Гайка М10.6 | Гайка М10.6 ГОСТ 5915-70 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
7
Обозначение детали (сборочной единицы):
Гайка М10.6
Наименование детали (сборочной единицы):
Гайка М10.6 ГОСТ 5915-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шайба 18.65Г ГОСТ 6402-70 Шайба 18.65Г
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 8 | Шайба 18.65Г | Шайба 18.65Г ГОСТ 6402-70 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
8
Обозначение детали (сборочной единицы):
Шайба 18.65Г
Наименование детали (сборочной единицы):
Шайба 18.65Г ГОСТ 6402-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Хомут ТЭМ2.01.11.040
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ2.01.11.040 | Хомут | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.040
Наименование детали (сборочной единицы):
Хомут
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Рукав ТЭМ2.01.11.034
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2.01.11.034 | Рукав | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.034
Наименование детали (сборочной единицы):
Рукав
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Патрубок ТЭМ2.01.11.054
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ2.01.11.054 | Патрубок | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.054
Наименование детали (сборочной единицы):
Патрубок
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Воздуховод ТЭМ2.01.11.055
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.01.11.055 | Воздуховод | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.055
Наименование детали (сборочной единицы):
Воздуховод
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шайба 8.02 ГОСТ 11371-78 Шайба 8.02
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 13 | Шайба 8.02 | Шайба 8.02 ГОСТ 11371-78 | Бак топливный ТЭМ2 | 18 | 18 | 18 |
№:
13
Обозначение детали (сборочной единицы):
Шайба 8.02
Наименование детали (сборочной единицы):
Шайба 8.02 ГОСТ 11371-78
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
18
Общее кол-во дет. в изд., шт.
ТЭМ2
18
ТЭМ2У
18
Планка ТЭМ1.01.11.104
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ1.01.11.104 | Планка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ1.01.11.104
Наименование детали (сборочной единицы):
Планка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Воздухоочиститель ТЭМ2.01.12.002
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 15 | ТЭМ2.01.12.002 | Воздухоочиститель | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
15
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.002
Наименование детали (сборочной единицы):
Воздухоочиститель
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Маслосборник ТЭМ2.01.11.020
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 16 | ТЭМ2.01.11.020 | Маслосборник | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
16
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.020
Наименование детали (сборочной единицы):
Маслосборник
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шланг ТЭМ2.01.11.033
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 17 | ТЭМ2.01.11.033 | Шланг | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
17
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.033
Наименование детали (сборочной единицы):
Шланг
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М10х40.48 ГОСТ 7795-70 Болт М10х40.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 18 | Болт М10х40.48 | Болт М10х40.48 ГОСТ 7795-70 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
18
Обозначение детали (сборочной единицы):
Болт М10х40.48
Наименование детали (сборочной единицы):
Болт М10х40.48 ГОСТ 7795-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Болт М16х45.48 ГОСТ 7796-70 Болт М16х45.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 19 | Болт М16х45.48 | Болт М16х45.48 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
19
Обозначение детали (сборочной единицы):
Болт М16х45.48
Наименование детали (сборочной единицы):
Болт М16х45.48 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
