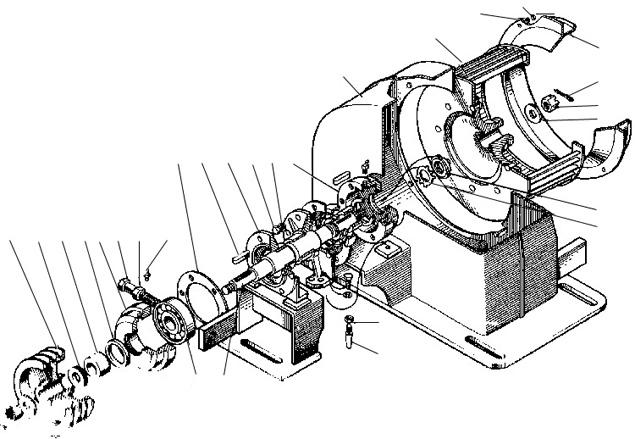

Вентилятор охлаждения ТЭД задний
Вал ТЭМ2.10.61.112
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.10.61.112 | Вал | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.10.61.112
Наименование детали (сборочной единицы):
Вал
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Колесо вентилятора ТЭМ1.10.61.014
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ1.10.61.014 | Колесо вентилятора | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ1.10.61.014
Наименование детали (сборочной единицы):
Колесо вентилятора
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Корпус вентилятора ТЭМ2.10.61.013
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | ТЭМ2.10.61.013 | Корпус вентилятора | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
3
Обозначение детали (сборочной единицы):
ТЭМ2.10.61.013
Наименование детали (сборочной единицы):
Корпус вентилятора
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Корпус ТЭМ2.10.61.015
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.10.61.015 | Корпус | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.10.61.015
Наименование детали (сборочной единицы):
Корпус
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Масленка 2.3.45Ц6Хр ГОСТ 19853-74 Масленка 2.3.45Ц6Хр
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | Масленка 2.3.45Ц6Хр | Масленка 2.3.45Ц6Хр ГОСТ 19853-74 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
5
Обозначение детали (сборочной единицы):
Масленка 2.3.45Ц6Хр
Наименование детали (сборочной единицы):
Масленка 2.3.45Ц6Хр ГОСТ 19853-74
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
