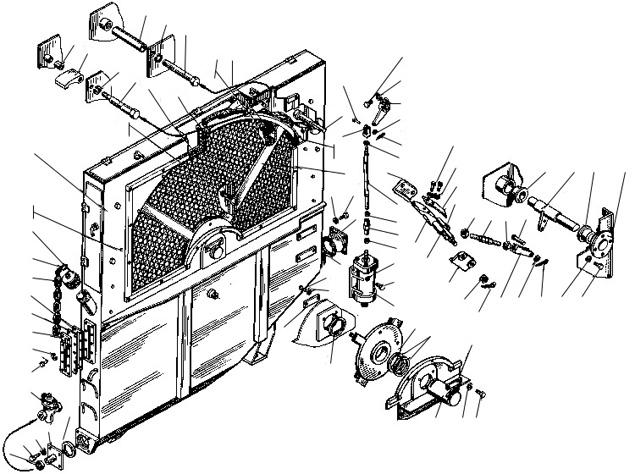

Воздухочиститель
- Скоба ТЭМ2.01.12.104
- Планка ТЭМ2.01.12.277
- Гайка М10.5 ГОСТ 2528-73 Гайка М10.5
- Ось ТЭМ2.01.12.210
- Собачка ТЭМ2.01.12.200
- Ползун ТЭМ2.01.12.264
- Винт В.М6-8gх12.48 ГОСТ 17473-80 Винт В.М6-8gх12.48
- Пружина ТЭМ2.01.12.202
- Тяга ТЭМ2.01.12.211
- Тяга ТЭМ2.01.12.198
- Фланец ТЭМ2.01.12.268
- Втулка ТЭМ1.10.40.235
- Поводок ТЭМ2.01.12.197
- Шайба 8.02 ГОСТ 9649-78 Шайба 8.02
- Шплинт 2х16 ГОСТ 397-79 Шплинт 2х16
- Тяга ТЭМ2.01.12.190
- Гайка М12.6 ГОСТ 5915-70 (левая резьба) Гайка М12.6
- Гайка стяжная ТЭМ2.01.11.163
- Цилинд пневмопривода ТЭМ2.01.14.001
- Ось ТЭМ2.01.12.057
- Кольцо ТЭМ2.01.12.229
- Крышка ТЭМ2.01.12.204
- Колесо ТЭМ2.01.12.058
- Уплотнение ТЭМ2.01.12.045
- Уплотнение ТЭМ2.01.12.046
- Валик ТЭМ2.01.12.041
- Ось 6-8 9х28.45 ГОСТ 9650-80 Ось 6-8 9х28.45
- Болт М16х130.48 ГОСТ 7795070 Болт М16х130.48
- Труба 20х3,2
- Втулка ТЭМ2.01.12.212
- Собачка ТЭМ2.01.12.220
- Болт ТЭМ2.01.12.213
- Кассета ТЭМ2.01.12.031
- Планка ТЭМ1.01.11.113
- Болт М10х50.48 ГОСТ 7795-70 Болт М10х50.48
- Короб ТЭМ2.01.12.060
- Цепь 1-16
- Прокладка ТГМ10.20.40.136
- Стекло уровнемера ТГМ10.20.40.138
- Крышка уровнемера ТГМ10.20.40.137
- Болт М6х14.48 ГОСТ 7798-70 Болт М6х14.48
- Кран муфтовый 2Ду25Ру10 ГОСТ 19193-73 Кран муфтовый 2Ду25Ру10
- Прокладка 90х70х1,5-К
- Крышка ТЭМ2.01.12.018
- Болт М10х30.48 ГОСТ 8968-75 Болт М10х30.48
Скоба ТЭМ2.01.12.104
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ2.01.12.104 | Скоба | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.104
Наименование детали (сборочной единицы):
Скоба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Планка ТЭМ2.01.12.277
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ2.01.12.277 | Планка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.277
Наименование детали (сборочной единицы):
Планка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Гайка М10.5 ГОСТ 2528-73 Гайка М10.5
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 3 | Гайка М10.5 | Гайка М10.5 ГОСТ 2528-73 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
3
Обозначение детали (сборочной единицы):
Гайка М10.5
Наименование детали (сборочной единицы):
Гайка М10.5 ГОСТ 2528-73
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Ось ТЭМ2.01.12.210
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.01.12.210 | Ось | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.210
Наименование детали (сборочной единицы):
Ось
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Собачка ТЭМ2.01.12.200
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 5 | ТЭМ2.01.12.200 | Собачка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
5
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.200
Наименование детали (сборочной единицы):
Собачка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Ползун ТЭМ2.01.12.264
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 6 | ТЭМ2.01.12.264 | Ползун | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
6
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.264
Наименование детали (сборочной единицы):
Ползун
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Винт В.М6-8gх12.48 ГОСТ 17473-80 Винт В.М6-8gх12.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 7 | Винт В.М6-8gх12.48 | Винт В.М6-8gх12.48 ГОСТ 17473-80 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
7
Обозначение детали (сборочной единицы):
Винт В.М6-8gх12.48
Наименование детали (сборочной единицы):
Винт В.М6-8gх12.48 ГОСТ 17473-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Пружина ТЭМ2.01.12.202
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ2.01.12.202 | Пружина | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.202
Наименование детали (сборочной единицы):
Пружина
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Тяга ТЭМ2.01.12.211
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ2.01.12.211 | Тяга | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.211
Наименование детали (сборочной единицы):
Тяга
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Тяга ТЭМ2.01.12.198
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2.01.12.198 | Тяга | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.198
Наименование детали (сборочной единицы):
Тяга
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Фланец ТЭМ2.01.12.268
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ2.01.12.268 | Фланец | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.268
Наименование детали (сборочной единицы):
Фланец
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Втулка ТЭМ1.10.40.235
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ1.10.40.235 | Втулка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ1.10.40.235
Наименование детали (сборочной единицы):
Втулка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Поводок ТЭМ2.01.12.197
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ2.01.12.197 | Поводок | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.197
Наименование детали (сборочной единицы):
Поводок
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Шайба 8.02 ГОСТ 9649-78 Шайба 8.02
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 14 | Шайба 8.02 | Шайба 8.02 ГОСТ 9649-78 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
14
Обозначение детали (сборочной единицы):
Шайба 8.02
Наименование детали (сборочной единицы):
Шайба 8.02 ГОСТ 9649-78
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Шплинт 2х16 ГОСТ 397-79 Шплинт 2х16
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 15 | Шплинт 2х16 | Шплинт 2х16 ГОСТ 397-79 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
15
Обозначение детали (сборочной единицы):
Шплинт 2х16
Наименование детали (сборочной единицы):
Шплинт 2х16 ГОСТ 397-79
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Тяга ТЭМ2.01.12.190
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 16 | ТЭМ2.01.12.190 | Тяга | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
16
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.190
Наименование детали (сборочной единицы):
Тяга
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гайка М12.6 ГОСТ 5915-70 (левая резьба) Гайка М12.6
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 17 | Гайка М12.6 | Гайка М12.6 ГОСТ 5915-70 (левая резьба) | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
17
Обозначение детали (сборочной единицы):
Гайка М12.6
Наименование детали (сборочной единицы):
Гайка М12.6 ГОСТ 5915-70 (левая резьба)
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Гайка стяжная ТЭМ2.01.11.163
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 18 | ТЭМ2.01.11.163 | Гайка стяжная | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
18
Обозначение детали (сборочной единицы):
ТЭМ2.01.11.163
Наименование детали (сборочной единицы):
Гайка стяжная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Цилинд пневмопривода ТЭМ2.01.14.001
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 19 | ТЭМ2.01.14.001 | Цилинд пневмопривода | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
19
Обозначение детали (сборочной единицы):
ТЭМ2.01.14.001
Наименование детали (сборочной единицы):
Цилинд пневмопривода
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Ось ТЭМ2.01.12.057
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 20 | ТЭМ2.01.12.057 | Ось | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
20
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.057
Наименование детали (сборочной единицы):
Ось
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кольцо ТЭМ2.01.12.229
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 21 | ТЭМ2.01.12.229 | Кольцо | Бак топливный ТЭМ2 | 3 | 3 | 3 |
№:
21
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.229
Наименование детали (сборочной единицы):
Кольцо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
3
Общее кол-во дет. в изд., шт.
ТЭМ2
3
ТЭМ2У
3
Крышка ТЭМ2.01.12.204
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 22 | ТЭМ2.01.12.204 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
22
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.204
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Колесо ТЭМ2.01.12.058
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 23 | ТЭМ2.01.12.058 | Колесо | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
23
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.058
Наименование детали (сборочной единицы):
Колесо
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Уплотнение ТЭМ2.01.12.045
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 24 | ТЭМ2.01.12.045 | Уплотнение | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
24
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.045
Наименование детали (сборочной единицы):
Уплотнение
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Уплотнение ТЭМ2.01.12.046
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 25 | ТЭМ2.01.12.046 | Уплотнение | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
25
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.046
Наименование детали (сборочной единицы):
Уплотнение
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Валик ТЭМ2.01.12.041
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 26 | ТЭМ2.01.12.041 | Валик | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
26
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.041
Наименование детали (сборочной единицы):
Валик
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Ось 6-8 9х28.45 ГОСТ 9650-80 Ось 6-8 9х28.45
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 27 | Ось 6-8 9х28.45 | Ось 6-8 9х28.45 ГОСТ 9650-80 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
27
Обозначение детали (сборочной единицы):
Ось 6-8 9х28.45
Наименование детали (сборочной единицы):
Ось 6-8 9х28.45 ГОСТ 9650-80
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Болт М16х130.48 ГОСТ 7795070 Болт М16х130.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 28 | Болт М16х130.48 | Болт М16х130.48 ГОСТ 7795070 | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
28
Обозначение детали (сборочной единицы):
Болт М16х130.48
Наименование детали (сборочной единицы):
Болт М16х130.48 ГОСТ 7795070
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Труба 20х3
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 29 | 20х3,2 | Труба | Бак топливный ТЭМ2 | 6 | 6 | 6 |
№:
29
Обозначение детали (сборочной единицы):
20х3,2
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
6
Общее кол-во дет. в изд., шт.
ТЭМ2
6
ТЭМ2У
6
Втулка ТЭМ2.01.12.212
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 30 | ТЭМ2.01.12.212 | Втулка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
30
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.212
Наименование детали (сборочной единицы):
Втулка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Собачка ТЭМ2.01.12.220
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 31 | ТЭМ2.01.12.220 | Собачка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
31
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.220
Наименование детали (сборочной единицы):
Собачка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт ТЭМ2.01.12.213
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 32 | ТЭМ2.01.12.213 | Болт | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
32
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.213
Наименование детали (сборочной единицы):
Болт
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кассета ТЭМ2.01.12.031
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 33 | ТЭМ2.01.12.031 | Кассета | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
33
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.031
Наименование детали (сборочной единицы):
Кассета
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Планка ТЭМ1.01.11.113
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 34 | ТЭМ1.01.11.113 | Планка | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
34
Обозначение детали (сборочной единицы):
ТЭМ1.01.11.113
Наименование детали (сборочной единицы):
Планка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Болт М10х50.48 ГОСТ 7795-70 Болт М10х50.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 35 | Болт М10х50.48 | Болт М10х50.48 ГОСТ 7795-70 | Бак топливный ТЭМ2 | 8 | 8 | 8 |
№:
35
Обозначение детали (сборочной единицы):
Болт М10х50.48
Наименование детали (сборочной единицы):
Болт М10х50.48 ГОСТ 7795-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
8
Общее кол-во дет. в изд., шт.
ТЭМ2
8
ТЭМ2У
8
Короб ТЭМ2.01.12.060
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 36 | ТЭМ2.01.12.060 | Короб | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
36
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.060
Наименование детали (сборочной единицы):
Короб
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Цепь 1-16
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 37 | 1-16 | Цепь | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
37
Обозначение детали (сборочной единицы):
1-16
Наименование детали (сборочной единицы):
Цепь
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка ТГМ10.20.40.136
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 38 | ТГМ10.20.40.136 | Прокладка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
38
Обозначение детали (сборочной единицы):
ТГМ10.20.40.136
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Стекло уровнемера ТГМ10.20.40.138
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 39 | ТГМ10.20.40.138 | Стекло уровнемера | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
39
Обозначение детали (сборочной единицы):
ТГМ10.20.40.138
Наименование детали (сборочной единицы):
Стекло уровнемера
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Крышка уровнемера ТГМ10.20.40.137
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 40 | ТГМ10.20.40.137 | Крышка уровнемера | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
40
Обозначение детали (сборочной единицы):
ТГМ10.20.40.137
Наименование детали (сборочной единицы):
Крышка уровнемера
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М6х14.48 ГОСТ 7798-70 Болт М6х14.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 41 | Болт М6х14.48 | Болт М6х14.48 ГОСТ 7798-70 | Бак топливный ТЭМ2 | 10 | 10 | 10 |
№:
41
Обозначение детали (сборочной единицы):
Болт М6х14.48
Наименование детали (сборочной единицы):
Болт М6х14.48 ГОСТ 7798-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
10
Общее кол-во дет. в изд., шт.
ТЭМ2
10
ТЭМ2У
10
Кран муфтовый 2Ду25Ру10 ГОСТ 19193-73 Кран муфтовый 2Ду25Ру10
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 42 | Кран муфтовый 2Ду25Ру10 | Кран муфтовый 2Ду25Ру10 ГОСТ 19193-73 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
42
Обозначение детали (сборочной единицы):
Кран муфтовый 2Ду25Ру10
Наименование детали (сборочной единицы):
Кран муфтовый 2Ду25Ру10 ГОСТ 19193-73
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Прокладка 90х70х1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 43 | 90х70х1,5-К | Прокладка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
43
Обозначение детали (сборочной единицы):
90х70х1,5-К
Наименование детали (сборочной единицы):
Прокладка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Крышка ТЭМ2.01.12.018
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 44 | ТЭМ2.01.12.018 | Крышка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
44
Обозначение детали (сборочной единицы):
ТЭМ2.01.12.018
Наименование детали (сборочной единицы):
Крышка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М10х30.48 ГОСТ 8968-75 Болт М10х30.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы | Кол-во в сборочной единице, шт. | ТЭМ2 | ТЭМ2У | |||
| 45 | Болт М10х30.48 | Болт М10х30.48 ГОСТ 8968-75 | Бак топливный ТЭМ2 | 5 | 5 | 5 |
№:
45
Обозначение детали (сборочной единицы):
Болт М10х30.48
Наименование детали (сборочной единицы):
Болт М10х30.48 ГОСТ 8968-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
5
Общее кол-во дет. в изд., шт.
ТЭМ2
5
ТЭМ2У
5
