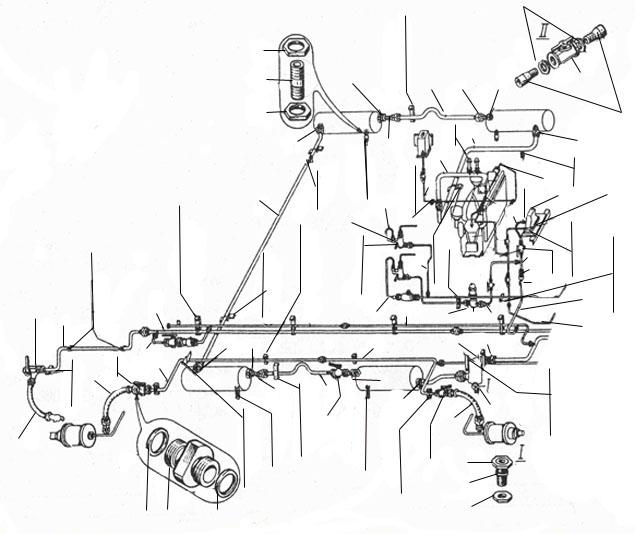

Воздухопровод тормоза (часть 1)
- Штуцер ТЭМ1.40.01.281
- Муфта переходная ТЭМ1.40.10.213-04
- Штуцер 1У-6х10 СТПО4.01.15-82
- Труба ТЭМ2.41.01.106
- Маслоотделитель усл. № Э-120/Т
- Болт М12х40.48 ГОСТ 7796-70 Болт М12х40.48
- Скоба ТЭМ1.40.01.226
- Поддержка ТЭМ2.40.01.112-01
- Труба ТЭМ1.40.01.036
- Труба ТЭМ2.41.01.058
- Труба ТЭМ1.40.01.023
- Труба ТЭМ2.41.01.051
- Кронштейн ТЭМ1.45.01.222
- Труба ТЭМ2.40.04.020
- Труба ТЭМ2.41.01.052
- Труба ТЭМ2.40.04.021
- Труба
- Труба ТЭМ2.41.01.035
- Труба ТЭМ2.41.01.034
- Труба ТЭМ2.40.01.046
- Труба ТЭМ1.40.01.074
- Регулятор давления 3РД
- Труба ТЭМ2.40.03.048
- Труба ТЭМ2.40.03.045
- Поддержка ТЭМ1.40.01.269
- Труба ТЭМ2.40.01.075
- Труба ТЭМ1.40.01.032
- Клапан 2-2 ГОСТ 2610-75 Клапан 2-2
- Поддержка 46х45 СТП74-71
- Труба ТЭМ1.40.01.031
- Труба ТЭМ1.40.01.062
- Труба ТЭМ2.40.01.080
- Кран 4-1 ГОСТ 2608-74 Кран 4-1
- Прокладка 25х16-1,5-П СТП4.01.129-76
- Труба ТЭМ2.40.01..078
- Кронштейн ТЭМ2.40.01.291
- Поддержка ТЭМ2.40.01.112
- Труба ТЭМ2.40.01.077
- Кронштейн ТЭМ2.40.01.290
- Труба ТЭМ2.40.01.079
- Труба ТЭМ2.41.01.105
- Штуцер ТЭМ2.40.03.177
- Угольник ТЭМ2.40.01.202
- Скоба ТЭМ2.40.01.110
- Поддержка ТЭМ2.40.01.111
- Труба ТЭМ1.40.01.025
- Установка обратного клапана ТЭМ2.40.01.092
- Труба ТЭМ1.40.01.028
- Рукав Р32 ГОСТ 2593-82
- Рукав Р32 ГОСТ 2593-82 Рукав Р32
- Труба ТЭМ2.40.01.054
- Рукав Р17 ГОСТ 2593-82 Рукав Р17
Штуцер ТЭМ1.40.01.281
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 1 | ТЭМ1.40.01.281 | Штуцер | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
1
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.281
Наименование детали (сборочной единицы):
Штуцер
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Муфта переходная ТЭМ1.40.10.213-04
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 2 | ТЭМ1.40.10.213-04 | Муфта переходная | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
2
Обозначение детали (сборочной единицы):
ТЭМ1.40.10.213-04
Наименование детали (сборочной единицы):
Муфта переходная
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Штуцер 1У-6х10 СТПО4.01.15-82
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 3 | Штуцер 1У-6х10 СТПО4.01.15-82 | Бак топливный ТЭМ2 | 2 | 2 | 2 | |
№:
3
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Штуцер 1У-6х10 СТПО4.01.15-82
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ2.41.01.106
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 4 | ТЭМ2.41.01.106 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
4
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.106
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Маслоотделитель усл. № Э-120/Т
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 5 | Маслоотделитель усл. № Э-120/Т | Бак топливный ТЭМ2 | 1 | 1 | 1 | |
№:
5
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Маслоотделитель усл. № Э-120/Т
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Болт М12х40.48 ГОСТ 7796-70 Болт М12х40.48
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 6 | Болт М12х40.48 | Болт М12х40.48 ГОСТ 7796-70 | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
6
Обозначение детали (сборочной единицы):
Болт М12х40.48
Наименование детали (сборочной единицы):
Болт М12х40.48 ГОСТ 7796-70
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Скоба ТЭМ1.40.01.226
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 7 | ТЭМ1.40.01.226 | Скоба | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
7
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.226
Наименование детали (сборочной единицы):
Скоба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Поддержка ТЭМ2.40.01.112-01
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 8 | ТЭМ2.40.01.112-01 | Поддержка | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
8
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.112-01
Наименование детали (сборочной единицы):
Поддержка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ1.40.01.036
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 9 | ТЭМ1.40.01.036 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
9
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.036
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.41.01.058
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 10 | ТЭМ2.41.01.058 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
10
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.058
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ1.40.01.023
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 11 | ТЭМ1.40.01.023 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
11
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.023
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.41.01.051
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 12 | ТЭМ2.41.01.051 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
12
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.051
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кронштейн ТЭМ1.45.01.222
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 13 | ТЭМ1.45.01.222 | Кронштейн | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
13
Обозначение детали (сборочной единицы):
ТЭМ1.45.01.222
Наименование детали (сборочной единицы):
Кронштейн
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ2.40.04.020
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 14 | ТЭМ2.40.04.020 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
14
Обозначение детали (сборочной единицы):
ТЭМ2.40.04.020
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.41.01.052
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 15 | ТЭМ2.41.01.052 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
15
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.052
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.04.021
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 16 | ТЭМ2.40.04.021 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
16
Обозначение детали (сборочной единицы):
ТЭМ2.40.04.021
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 17 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 | |
№:
17
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.41.01.035
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 18 | ТЭМ2.41.01.035 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
18
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.035
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.41.01.034
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 19 | ТЭМ2.41.01.034 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
19
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.034
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.01.046
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 20 | ТЭМ2.40.01.046 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
20
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.046
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ1.40.01.074
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 21 | ТЭМ1.40.01.074 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
21
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.074
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Регулятор давления 3РД
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 22 | Регулятор давления 3РД | Бак топливный ТЭМ2 | 1 | 1 | 1 | |
№:
22
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Регулятор давления 3РД
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.03.048
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 23 | ТЭМ2.40.03.048 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
23
Обозначение детали (сборочной единицы):
ТЭМ2.40.03.048
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.03.045
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 24 | ТЭМ2.40.03.045 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
24
Обозначение детали (сборочной единицы):
ТЭМ2.40.03.045
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Поддержка ТЭМ1.40.01.269
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 25 | ТЭМ1.40.01.269 | Поддержка | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
25
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.269
Наименование детали (сборочной единицы):
Поддержка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.01.075
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 26 | ТЭМ2.40.01.075 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
26
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.075
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ1.40.01.032
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 27 | ТЭМ1.40.01.032 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
27
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.032
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Клапан 2-2 ГОСТ 2610-75 Клапан 2-2
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 28 | Клапан 2-2 | Клапан 2-2 ГОСТ 2610-75 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
28
Обозначение детали (сборочной единицы):
Клапан 2-2
Наименование детали (сборочной единицы):
Клапан 2-2 ГОСТ 2610-75
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Поддержка 46х45 СТП74-71
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 29 | Поддержка 46х45 СТП74-71 | Бак топливный ТЭМ2 | 4 | 4 | 4 | |
№:
29
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Поддержка 46х45 СТП74-71
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Труба ТЭМ1.40.01.031
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 30 | ТЭМ1.40.01.031 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
30
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.031
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ1.40.01.062
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 31 | ТЭМ1.40.01.062 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
31
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.062
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ2.40.01.080
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 32 | ТЭМ2.40.01.080 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
32
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.080
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кран 4-1 ГОСТ 2608-74 Кран 4-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 33 | Кран 4-1 | Кран 4-1 ГОСТ 2608-74 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
33
Обозначение детали (сборочной единицы):
Кран 4-1
Наименование детали (сборочной единицы):
Кран 4-1 ГОСТ 2608-74
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Прокладка 25х16-1
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 34 | Прокладка 25х16-1,5-П СТП4.01.129-76 | Бак топливный ТЭМ2 | 2 | 2 | 2 | |
№:
34
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Прокладка 25х16-1,5-П СТП4.01.129-76
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ2.40.01..078
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 35 | ТЭМ2.40.01..078 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
35
Обозначение детали (сборочной единицы):
ТЭМ2.40.01..078
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кронштейн ТЭМ2.40.01.291
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 36 | ТЭМ2.40.01.291 | Кронштейн | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
36
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.291
Наименование детали (сборочной единицы):
Кронштейн
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Поддержка ТЭМ2.40.01.112
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 37 | ТЭМ2.40.01.112 | Поддержка | Бак топливный ТЭМ2 | 3 | 3 | 3 |
№:
37
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.112
Наименование детали (сборочной единицы):
Поддержка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
3
Общее кол-во дет. в изд., шт.
ТЭМ2
3
ТЭМ2У
3
Труба ТЭМ2.40.01.077
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 38 | ТЭМ2.40.01.077 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
38
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.077
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Кронштейн ТЭМ2.40.01.290
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 39 | ТЭМ2.40.01.290 | Кронштейн | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
39
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.290
Наименование детали (сборочной единицы):
Кронштейн
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ2.40.01.079
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 40 | ТЭМ2.40.01.079 | Труба | Бак топливный ТЭМ2 | 3 | 3 | 3 |
№:
40
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.079
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
3
Общее кол-во дет. в изд., шт.
ТЭМ2
3
ТЭМ2У
3
Труба ТЭМ2.41.01.105
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 41 | ТЭМ2.41.01.105 | Труба | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
41
Обозначение детали (сборочной единицы):
ТЭМ2.41.01.105
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Штуцер ТЭМ2.40.03.177
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 42 | ТЭМ2.40.03.177 | Штуцер | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
42
Обозначение детали (сборочной единицы):
ТЭМ2.40.03.177
Наименование детали (сборочной единицы):
Штуцер
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Угольник ТЭМ2.40.01.202
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 43 | ТЭМ2.40.01.202 | Угольник | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
43
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.202
Наименование детали (сборочной единицы):
Угольник
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Скоба ТЭМ2.40.01.110
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 44 | ТЭМ2.40.01.110 | Скоба | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
44
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.110
Наименование детали (сборочной единицы):
Скоба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Поддержка ТЭМ2.40.01.111
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 45 | ТЭМ2.40.01.111 | Поддержка | Бак топливный ТЭМ2 | 4 | 4 | 4 |
№:
45
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.111
Наименование детали (сборочной единицы):
Поддержка
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
4
Общее кол-во дет. в изд., шт.
ТЭМ2
4
ТЭМ2У
4
Труба ТЭМ1.40.01.025
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 46 | ТЭМ1.40.01.025 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
46
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.025
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Установка обратного клапана ТЭМ2.40.01.092
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 47 | ТЭМ2.40.01.092 | Установка обратного клапана | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
47
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.092
Наименование детали (сборочной единицы):
Установка обратного клапана
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Труба ТЭМ1.40.01.028
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 48 | ТЭМ1.40.01.028 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
48
Обозначение детали (сборочной единицы):
ТЭМ1.40.01.028
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Рукав Р32 ГОСТ 2593-82
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 49 | Рукав Р32 ГОСТ 2593-82 | Бак топливный ТЭМ2 | 2 | 2 | 2 | |
№:
49
Обозначение детали (сборочной единицы):
Наименование детали (сборочной единицы):
Рукав Р32 ГОСТ 2593-82
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Рукав Р32 ГОСТ 2593-82 Рукав Р32
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 50 | Рукав Р32 | Рукав Р32 ГОСТ 2593-82 | Бак топливный ТЭМ2 | 2 | 2 | 2 |
№:
50
Обозначение детали (сборочной единицы):
Рукав Р32
Наименование детали (сборочной единицы):
Рукав Р32 ГОСТ 2593-82
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
2
Общее кол-во дет. в изд., шт.
ТЭМ2
2
ТЭМ2У
2
Труба ТЭМ2.40.01.054
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 51 | ТЭМ2.40.01.054 | Труба | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
51
Обозначение детали (сборочной единицы):
ТЭМ2.40.01.054
Наименование детали (сборочной единицы):
Труба
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
Рукав Р17 ГОСТ 2593-82 Рукав Р17
| № | Обозначение детали (сборочной единицы) | Наименование детали (сборочной единицы) | Куда входит | Общее кол-во дет. в изд., шт. | ||
|---|---|---|---|---|---|---|
| Обозначение сборочной единицы |
Кол-во в сборочной единице, шт. |
ТЭМ2 | ТЭМ2У | |||
| 52 | Рукав Р17 | Рукав Р17 ГОСТ 2593-82 | Бак топливный ТЭМ2 | 1 | 1 | 1 |
№:
52
Обозначение детали (сборочной единицы):
Рукав Р17
Наименование детали (сборочной единицы):
Рукав Р17 ГОСТ 2593-82
Куда входит
Обозначение сборочной единицы:
Бак топливный ТЭМ2
Кол-во в сборочной единице, шт.:
1
Общее кол-во дет. в изд., шт.
ТЭМ2
1
ТЭМ2У
1
